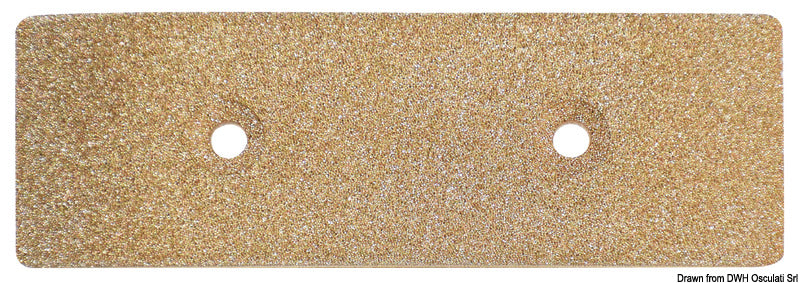

Denne rektangulære jordingsplade i sintret bronze er Glomex RA205 i Giant-varianten. Pladen etablerer jordforbindelse til vandet for elektronisk udstyr om bord og har et effektivt jordingsareal svarende til 3,45 m² kobber.
Den porøse konstruktion består af sintrede bronzemikrosfærer, som giver et væsentligt større kontaktareal end pladens geometriske overflade. Den profilerede form øger samtidig overfladearealet og konstruktionens styrke. Jordingspladen kan anvendes ved installation af Loran, GPS, satellitudstyr og SSB-radiotelefoner samt til reduktion af radiointerferens. En dokumenteret SSB-konfiguration på 800 W kræver to RA205-plader.
Pladen måler 300 × 80 × 13 mm og har to monteringshuller med en diameter på 9 mm og en centerafstand på 215 mm. Den monteres skroggennemgående på en plan del af skroget, som altid er under vand, med pladen parallelt med fartøjets centerlinje og de skrånende ender vendt for og agter. På motorbåde placeres den på den agterste tredjedel af skrogbunden tæt på centerlinjen, mens den på sejlbåde placeres på den agterste halvdel. Montering på agterspejlet frarådes.
Placeringen må ikke være umiddelbart foran ekkolodsgiver, loggiver eller andre transducere, da turbulens bag pladen kan påvirke instrumenterne. Der skal være adgang fra skrogets inderside, og boreområdet skal være frit for tanke, rør og ledninger. Hvis en kant ligger mere end 3 mm fra skroget, bør der vælges et mere plant monteringssted.
Ved installation bruges pladen som boreskabelon. Undervandsegnet tætningsmasse påføres omkring og i monteringshullerne, men pladens bagside må ikke dækkes. Fastgørelsen må ikke overspændes. Til systemjord eller DC-minus anvendes mindst #8 AWG flertrådet kobberledning med ringkabelsko. Forbindelsen fra batteriets minuspol skal have samme dimension som batteriets negative kabel. Anvendes kobberbånd til en HF-installation, skal det være mindst 50 mm bredt og føres så direkte som muligt uden unødige buk.
Leveringen omfatter to bronzebolte, to afstandsstykker og tre møtrikker. Jordingspladen må ikke males. Den bør inspiceres årligt og kan rengøres med en stiv børste og blegemiddel. Udskift pladen, hvis den er korroderet eller ikke længere kan rengøres tilfredsstillende.
Vigtige funktionerGlomex RA205, Giant-variant
Porøs, sintret bronze
Mål: 300 × 80 × 13 mm
Effektivt jordingsareal: 3,45 m²
To Ø 9 mm monteringshuller med 215 mm centerafstand
Skroggennemgående montering under vandlinjen
Til Loran, GPS, satellitudstyr og SSB-radiotelefoner
Kan bidrage til reduktion af radiointerferens
Monteringsdele medfølger
