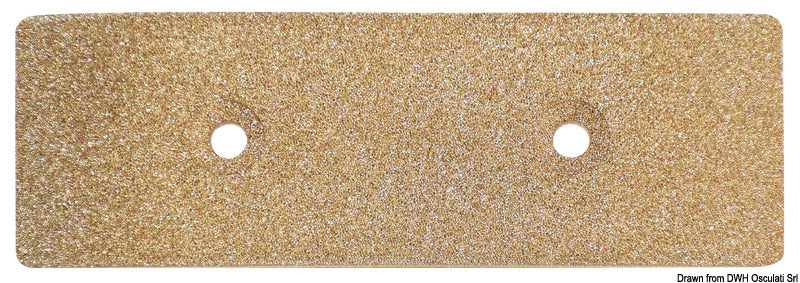

Rektangulær jordingsplade i sintret bronze fra Glomex er en skrogmonteret masseplade til elektrisk jording af maritimt elektronisk udstyr. Denne Standard-variant er model RA203 og måler 155 × 51 × 13 mm.
Pladen skaber elektrisk kontakt mellem bådens jord- eller massesystem og vandet. Den kan indgå i installationer med GPS, Loran, satellitudstyr og SSB-radiotelefoner samt anvendes til generel generatorjording og reduktion af radiointerferens. Den oplyste kobberækvivalente jordoverflade er 1,5 m².
Jordingspladen er fremstillet af gylden, sintret bronze bestående af bronzemikrosfærer. Den porøse struktur lader vandet trænge ind i materialets overflade og giver dermed en effektiv kontaktflade, som er mere end ti gange større end den geometriske overflade på en massiv plade med samme ydre mål.
RA203 har to monteringshuller med en diameter på 6,5 mm og en centerafstand på 68 mm. Pladen monteres udvendigt på et fladt område af skroget, som altid er under vandlinjen, og orienteres parallelt med bådens centerlinje. Undgå montering på hækken eller umiddelbart foran ekkolodsgivere, loggivere og andre transducere, da turbulens bag pladen kan påvirke dem.
Ved monteringen bruges pladen som boreskabelon. Der skal være adgang fra skrogets inderside, og området skal kontrolleres for tanke, rør og kabler inden boring. Undervandsegnet tætningsmasse påføres omkring monteringshullerne fra indersiden, men bagsiden af selve pladen må ikke dækkes, da bronzen skal have kontakt med vandet. Leverancen omfatter 2 bronzebolte, 2 afstandsstykker og 3 møtrikker.
Den elektriske forbindelse udføres med mindst #8 AWG flertrådet kobberledning og ringkabelsko. Ved direkte forbindelse til batteriets minuspol skal ledningen have samme dimension som batteriets negative hovedkabel. Ved HF-installation med kobberbånd skal båndet være mindst 50 mm bredt og føres så direkte som muligt. Pladen må ikke males og bør inspiceres årligt. Rengøring kan udføres med en stiv børste og blegemiddel.
Vigtige funktionerStandard jordingsplade, model RA203
Skrogmontering under vandlinjen
155 × 51 × 13 mm
Sintret, porøs bronze
Kobberækvivalent jordoverflade: 1,5 m²
2 monteringshuller, Ø 6,5 mm
Centerafstand mellem huller: 68 mm
Monteringsdele medfølger
Til maritim elektronik, SSB-radio og generatorjording
Må ikke males
