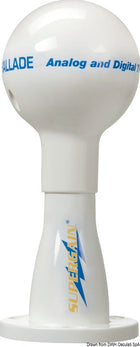

Denne omnidirektionelle marine TV-antenne er en aktiv Glomex Supergain Ballade-model til modtagelse af digitale terrestriske DVB-T2-, TNT- og HDTV-signaler. Antennen er udviklet til både og mobile køretøjer med 12 V DC-forsyning og kan anvendes både udendørs og indendørs.
Den rundstrålende konstruktion giver 360° modtagelse, så antennen ikke skal rettes manuelt mod senderen. Den indbyggede lavstøjsforstærker leverer en gennemsnitlig gain på 23,5 dB med en støjfaktor på 1,7 dB. Frekvensområdet er 170–890 MHz, impedansen er 75 Ω, og antennen arbejder med horisontal polarisation. Antennen er beregnet til ét TV-apparat.
Den indbyggede forstærker drives med 12 V DC via koaksialkablet og har et strømforbrug på 20 mA. Det integrerede 5 m koaksialkabel er termineret med F-stik og forbindes til den medfølgende power inserter. Herfra føres signalet videre til TV eller DVB-T-dekoder via det medfølgende 1,5 m TV-kabel. Ved tilslutning forbindes rød leder til plus og sort leder til minus.
Antennen har et hvidt radome af ASA-plast. Selve antennen måler Ø 70 × 165 mm inklusive den integrerede fod og vejer 110 g. Den kompakte konstruktion beskytter antenneelementet og er velegnet til fast installation, hvor pladsen er begrænset.
Den integrerede fod kan limes eller fastgøres med tre forsænkede skruer. Foden har tre monteringshuller på Ø 6,5 mm placeret på en hulcirkel på 56 mm. Kablet kan føres gennem foden eller ud gennem siden, og foden kan samtidig anvendes som kabelgennemføring gennem monteringsfladen. Alternativt kan antennen monteres på en antenneholder med udvendigt 1"-14 UNS-gevind.
Leveringsomfanget omfatter antenne med integreret fod og 5 m koaksialkabel, 12 V power inserter, 1,5 m TV-kabel, tre forsænkede monteringsskruer og monteringsvejledning. Producentens varenummer er SGT5000, og den aktuelle relaterede power inserter har varenummer SGTPI12V.
Vigtige funktionerAktiv omnidirektionel antenne til DVB-T2, TNT og HDTV
360° modtagelse med horisontal polarisation
Frekvensområde: 170–890 MHz
Gennemsnitlig gain: 23,5 dB
Støjfaktor: 1,7 dB
12 V DC og 20 mA strømforbrug
Integreret 5 m koaksialkabel med F-stik
Montering med integreret fod eller 1"-14 UNS-antenneholder
Hvidt radome af ASA-plast
Produktmål: Ø 70 × 165 mm
