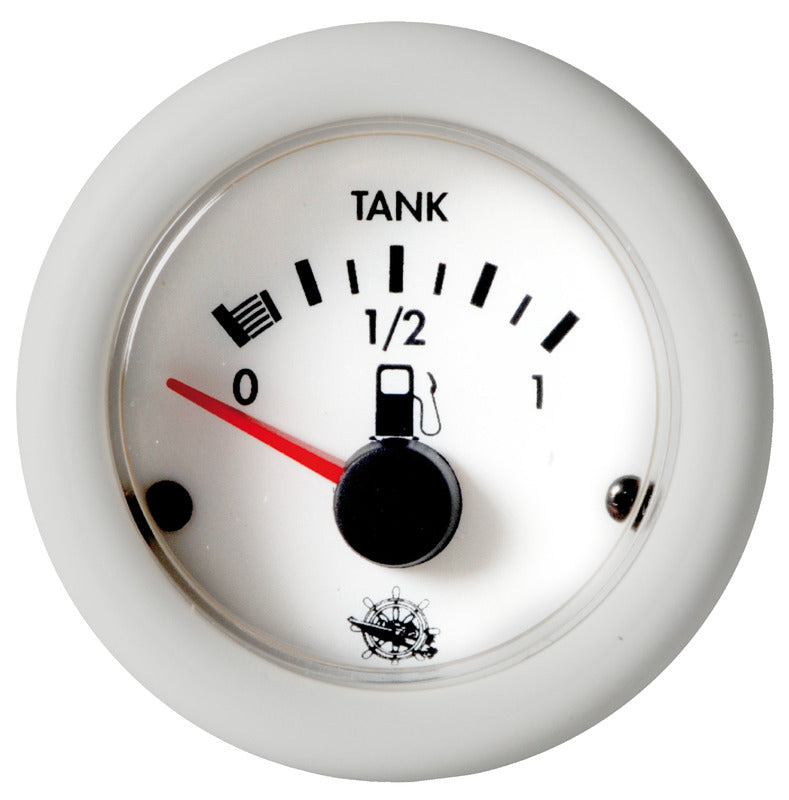

Denne Guardian brændstofniveaumåler 10–180 Ω med hvid skive og hvid frontring er et analogt instrument til overvågning af brændstofniveauet i et 12 V DC-anlæg. Måleren anvendes sammen med en resistiv brændstofniveausender med en karakteristik på 10–180 Ω og viser niveauet fra tom tank over halv til fuld tank.
Instrumentet har naturligfarvet baggrundsbelysning og terminalerne +, −, S og L. Plus og minus anvendes til strømforsyningen, S forbindes til brændstofniveausenderen, og L forbindes til instrumentbelysningens pluskreds. Tilslutningen udføres med separate 6,35 × 0,8 mm Faston-terminaler og flertrådet, isoleret kabel godkendt til marinebrug. Plusforsyningen skal tilsluttes et 12 V DC-kredsløb, som aktiveres via tændingskontakten.
Det robuste instrumenthus er fremstillet af nylon og glasfiber og har ridsefast glas. Konstruktionen er helt vandtæt, men der er ikke angivet en specifik IP-klasse. Instrumentet er magnetisk beskyttet og bør alligevel placeres så langt som praktisk muligt fra andre magnetfelter.
Fronten har en udvendig diameter på 59 mm, og den angivne instrumentdybde P er 45 mm. Instrumentkroppen er vist som Ø52 mm, mens monteringsvejledningen foreskriver en paneludskæring på Ø56 mm. Kontrollér derfor det fysiske instrument og monteringsmetoden, inden panelet skæres. Den bajonetmonterede frontring kan udskiftes, og systemet understøtter panelmontering med automatisk fastgørelse eller standardbeslag. Det kan desuden monteres fra bagsiden af panelet, så glasset kan ligge plant med instrumentbrættet.
En forkromet Guardian-frontring med Ø59 mm kan tilvælges under varenr. 27.455.02. Batteriet skal være frakoblet under installationen og må først tilsluttes igen, når ledningsarbejdet er afsluttet.
Vigtige funktionerAnalog visning af brændstofniveau
Til 12 V DC-anlæg
Sendersignal: 10–180 Ω
Hvid skive og hvid udskiftelig frontring
Naturligfarvet instrumentbelysning
Ridsefast glas og nylon-/glasfiberhus
Helt vandtæt konstruktion uden specificeret IP-klasse
Frontdiameter: 59 mm
Paneludskæring ifølge monteringsvejledning: Ø56 mm
CE-mærket marineinstrument
