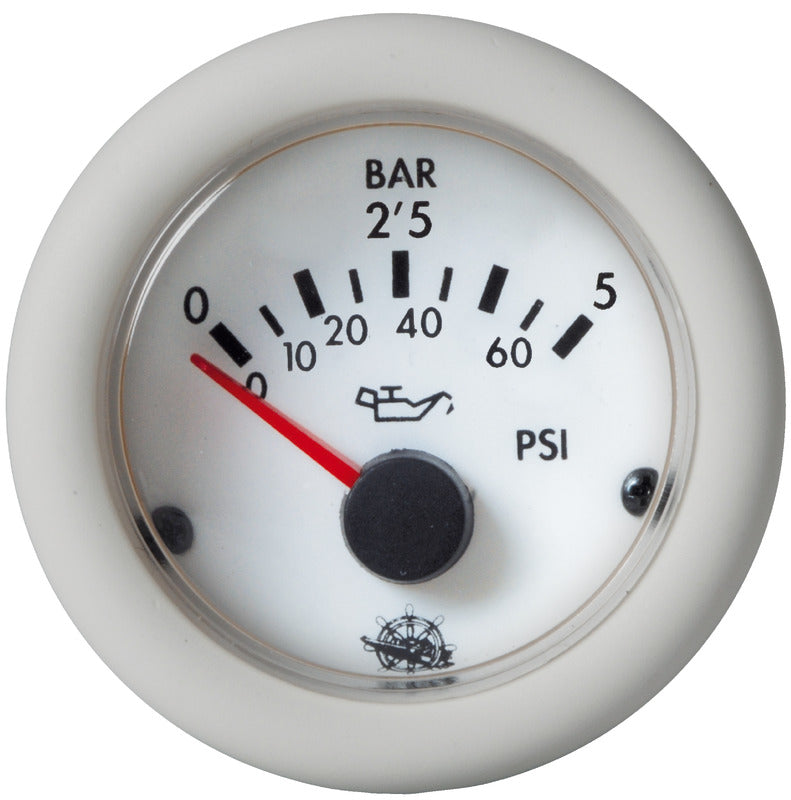

Denne Guardian olietryksmåler er et analogt motorinstrument til visning og overvågning af motorens olietryk. Varianten har et måleområde på 0-5 bar, hvid instrumentskive, hvid frontring og en nominel spænding på 24 V.
Instrumentet er konstrueret med et robust hus af nylon og glasfiber samt ridsefast frontglas. Det er vandtæt og har naturligt/hvidt instrumentlys, som passer til den hvide skive. Der er ikke angivet en numerisk IP-klasse.
Den udvendige frontdiameter er 59 mm, mens installationen kræver et monteringshul på Ø52 mm og mindst 45 mm indbygningsdybde til selve instrumentet. Montering kan udføres med gevind-/skruering eller som forsænket indpasning. Bajonetmonteringen af frontringen giver desuden mulighed for installation bagfra, så frontglasset kan flugte med instrumentpanelet.

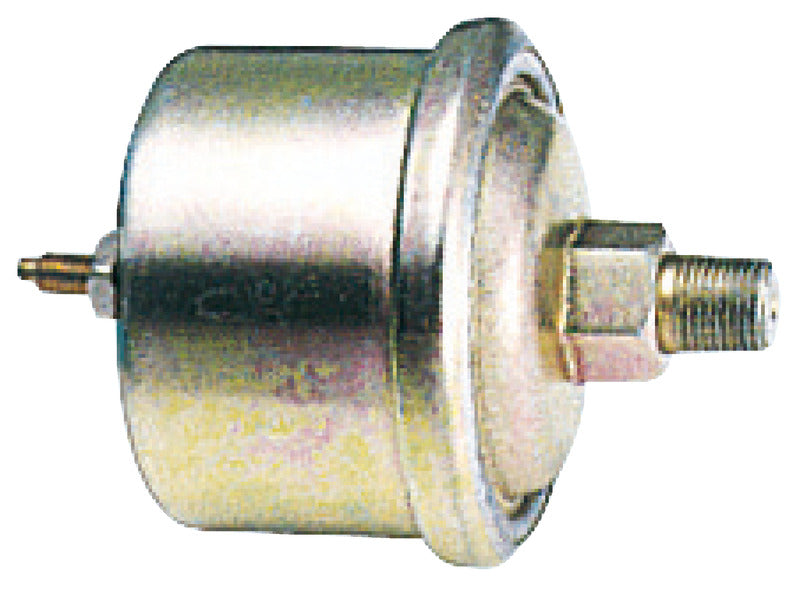

Olietryksmåleren skal anvendes sammen med en egnet VDO-olietrykssensor til et måleområde på 0-5 bar. Sensoren vælges efter motorens gevind, jordingsprincip og eventuelle behov for alarmkontakt. Dokumenterede 5-bar-sensorvarianter omfatter varenr. 27.500.00 med 1/8-27 NPT og jordforbundet pol, 27.561.01 med 1/8-27 NPT og isolerede poler, 27.565.01 med 1/8-27 NPT og alarmkontakt samt 27.565.03 med M10×1 og alarmkontakt.
Den hvide standardfrontring kan udskiftes med den forkromede Guardian-frontring med varenr. 27.455.02. Den udskiftelige frontring er fastgjort med bajonetfatning.
Vigtige funktionerAnalog visning af motorens olietryk
Måleområde: 0-5 bar
Volt: 24 V
Hvid skive og hvid frontring
Naturligt/hvidt instrumentlys
Frontdiameter: 59 mm
Monteringshul: Ø52 mm
Indbygningsdybde: 45 mm
Vandtæt nylon- og glasfiberhus med ridsefast glas
Kræver en egnet VDO-olietrykssensor til 0-5 bar
