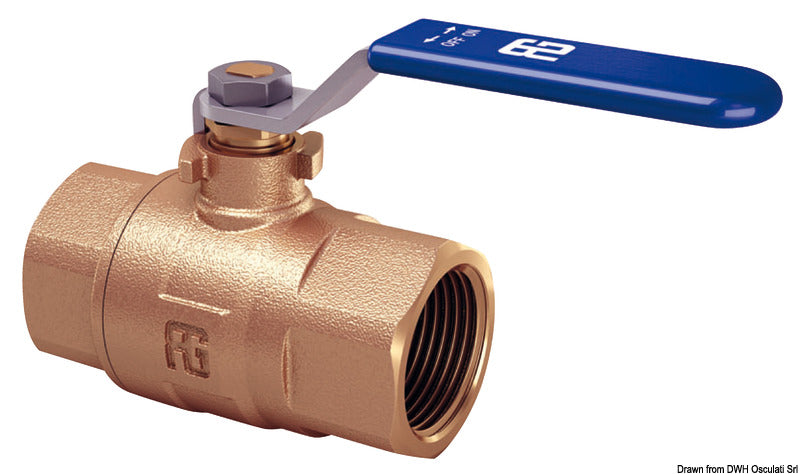

GUIDI bronze kuglehane F-F med fuldt gennemløb i størrelse 1 1/2" er en manuelt betjent ventil til maritime rørsystemer og vandinstallationer. F-F-udførelsen har indvendigt gevind i begge ender, mens det fulde gennemløb giver en kapacitet på 196.000 l/t ved 1 bar.
Kuglehanen kan anvendes i maskinrumsinstallationer og indvendige vandkredsløb om bord, herunder kølekredsløb til motorer, generatorer, watermakere og klimaanlæg samt WC- og badeværelsesinstallationer. Ventilen betjenes med håndtag og har et nominelt tryk på 16 bar.
Ventilhuset og endedelen er fremstillet af CC499K-bronze. Konstruktionen omfatter PTFE-ventilsæder og antifriktionsring, EPDM-O-ring samt kugle og udblæsningssikker stamme i korrosionsbehandlet messing. Håndtag og håndtagsmøtrik er fremstillet af rustfrit stål 304.

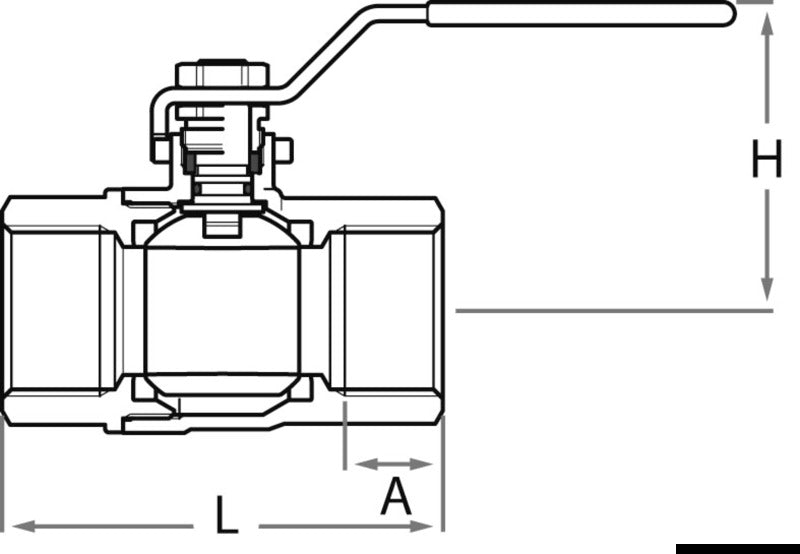

Ventilhuset har en samlet længde på 107 mm og en højde på 77 mm. Den indvendige gennemløbsåbning måler 38,5 mm, håndtagsmålet er 128 mm, og nøglevidden er 55 mm. Gevindet er G 1 1/2" efter EN 10226-1 / BS 21 og angivet som BSPP. Tilsluttede komponenter skal have en tilsvarende gevindstandard, da BSP- og NPT-gevind ikke må betragtes som direkte udskiftelige.
Serie 2300 er RINA-typegodkendt under DIP235223CS/003 med ISO 9093:2020 som normativ reference og er omfattet af Lloyd’s Register-typegodkendelse LR2556185TA-01. RINA-godkendelsen omfatter korrekt installation på fritidsfartøjer og småbåde med skroglængde op til 24 m. Lloyd’s-godkendelsen omfatter ikke anvendelse i brandslukningssystemer eller til brændbare væsker.
Ventilen bør inspiceres før sæsonstart, betjeningen kontrolleres, og begroning eller andre aflejringer fjernes. WC- og badeværelseskredsløb bør skylles med ferskvand før vinteropbevaring. Undgå blegemiddel, saltsyre og kaustisk soda, da disse midler kan beskadige pakninger og metaldele. Det dokumenterede reservedelssæt KIT2300.500008 indeholder håndtag og møtrik til denne ventilstørrelse.
Vigtige funktionerManuel F-F-kuglehane med indvendigt gevind i begge ender
Gevind: G 1 1/2", EN 10226-1 / BS 21, angivet som BSPP
Fuldt gennemløb med kapacitet på 196.000 l/t ved 1 bar
Nominelt tryk: 16 bar
Ventilhus og endedel i CC499K-bronze
PTFE-sæder, EPDM-O-ring og udblæsningssikker stamme
Længde 107 mm og højde 77 mm
RINA- og Lloyd’s Register-typegodkendt
