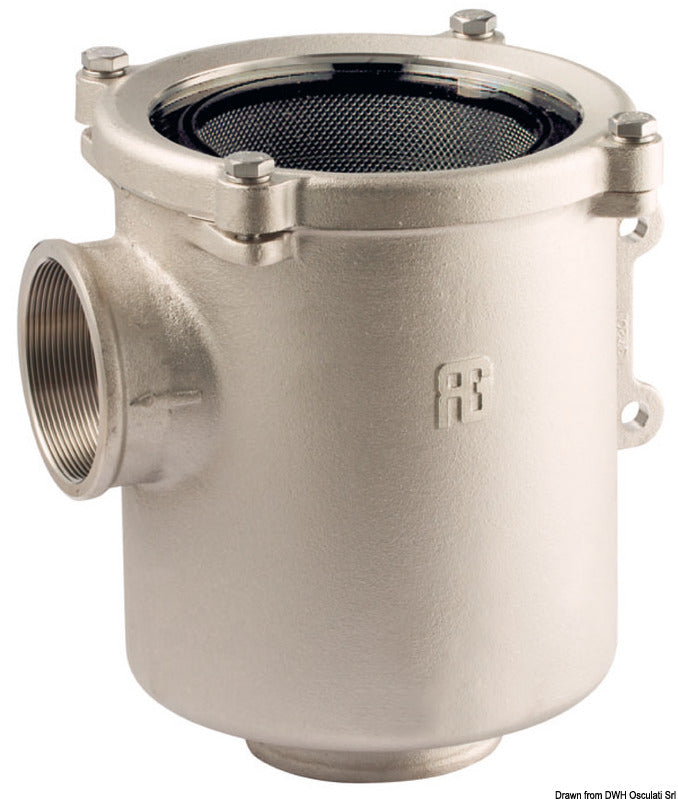

Dette GUIDI Ionio søvandsfilter i nikkelbelagt bronze er model 1164.220006 med G 1"-tilslutninger. Filteret beskytter marine søvands- og kølevandskredsløb ved at opsamle urenheder, før vandet føres videre til motorer, varmevekslere, generatorer eller klimaanlæg.
Den vinkelformede konstruktion fører vandet fra indløbet i bunden til udløbet på siden med et 90° retningsskift. Filteret er beregnet til installationer, hvor denne tilslutningsretning giver en kompakt rørføring. Det må ikke anvendes som forfilter til diesel eller benzin.
Filterhuset er fremstillet af nikkelbelagt bronze og forsynet med et transparent dæksel af polycarbonat, så filterkurvens tilstand kan kontrolleres visuelt. Filterelementet er udført i rustfrit AISI 316L-stål, mens tætningen under dækslet er af neopren. Konstruktionen har én O-ring under dækslet og intet separat drænhul, da vandet tilføres gennem bundåbningen.

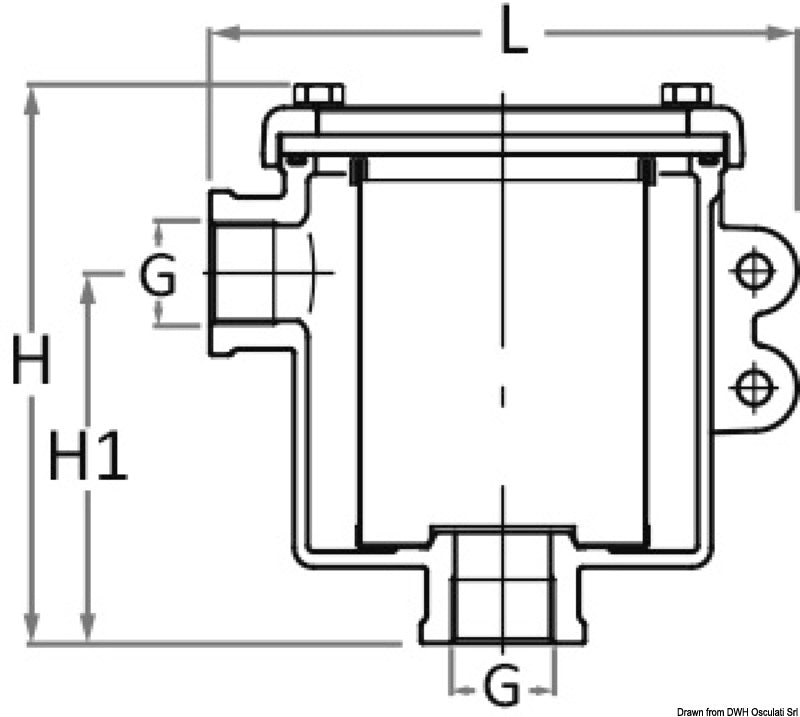

Produktet måler 151 mm i længden og 145 mm i total højde. H1-målet er 94 mm, L1-målet er 75 mm, og monteringsmålet A er 30 mm. Beslaget er beregnet til side- eller skotmontering og har et monteringshul med en diameter på 8,5 mm.
G 1"-tilslutningerne har parallelt BSPP-rørgevind efter ISO 228/1 (BS 2779). Med et rent filter er flowkapaciteten 7.950 l/h ved 0,1 bar tryktab og 25.500 l/h ved 1 bar tryktab. Konstruktionen er patenteret og omfattet af RINA DIP samt Lloyd’s Register Type Approval LR2556185TA.
Dækslets skruer tilspændes til cirka 6 Nm. Det anbefales at anvende bronze til søvandsindtag, ventil, fittings og skroggennemføring for at reducere risikoen for galvanisk korrosion ved sammenblanding af forskellige metaller. Filterstørrelsen skal vælges efter installationens flowbehov og tilladte tryktab.
Relaterede reservedele
Reservefilterkurv 17.646.00 i rustfrit stål 316 er dokumenteret til denne 1"-variant. Original filterkurv med U-profil har varenr. KIT1164.000006. Der findes også HDPE-filterkurv KIT51164CEP006, bronzering KIT1162AN006, transparent polycarbonatskive KIT1162DI006, NBR-profil KIT1164GU006 og udluftningskit KIT1162SDI.006 til denne størrelse. Et antifouling-kit kan desuden eftermonteres ved udskiftning af dæksel og filterkurv.
Vigtige funktionerG 1" BSPP-tilslutninger efter ISO 228/1
Bundindløb og sideudløb med 90° flowretning
Nikkelbelagt bronzehus
Transparent polycarbonatdæksel
Filterelement i rustfrit AISI 316L-stål
Neoprentætning under dækslet
Flow på 7.950 l/h ved 0,1 bar tryktab
Flow på 25.500 l/h ved 1 bar tryktab
Side- eller skotmontering
RINA DIP- og Lloyd’s Register-godkendelse
