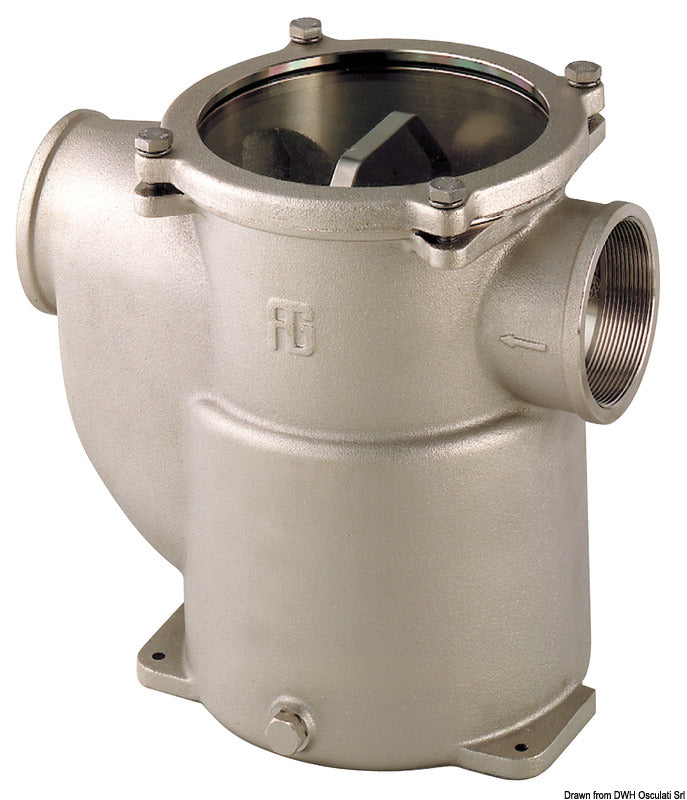

Guidi Mediterraneo søvandsfilter i forniklet bronze med polykarbonatlåg er et 2" kurvefilter til maritime råvands- og kølevandssystemer. Filteret monteres på råvandsindtaget og tilbageholder urenheder, før vandet føres videre til eksempelvis motorens varmeveksler, generator eller et maritimt klimaanlæg.
Model 1162 har lige gennemløb fra side til side. Det afrundede filterhus er konstrueret til at begrænse tryktab, luftbobler og kavitation samt understøtte en jævn vandgennemstrømning. Ved et rent filter er flowet 19.900 l/t ved 0,1 bar tryktab og 63.000 l/t ved 1 bar tryktab.
Filterhuset er fremstillet af forniklet bronze, mens det transparente låg er fremstillet af polykarbonat. Det klare låg gør det muligt at kontrollere filterkurvens tilstand uden først at åbne huset. Den udtagelige filterkurv er fremstillet af AISI 316L rustfrit stål, og standardkonstruktionen anvender neopren-O-ringe. Låget fastholdes med en metalring og skruer.

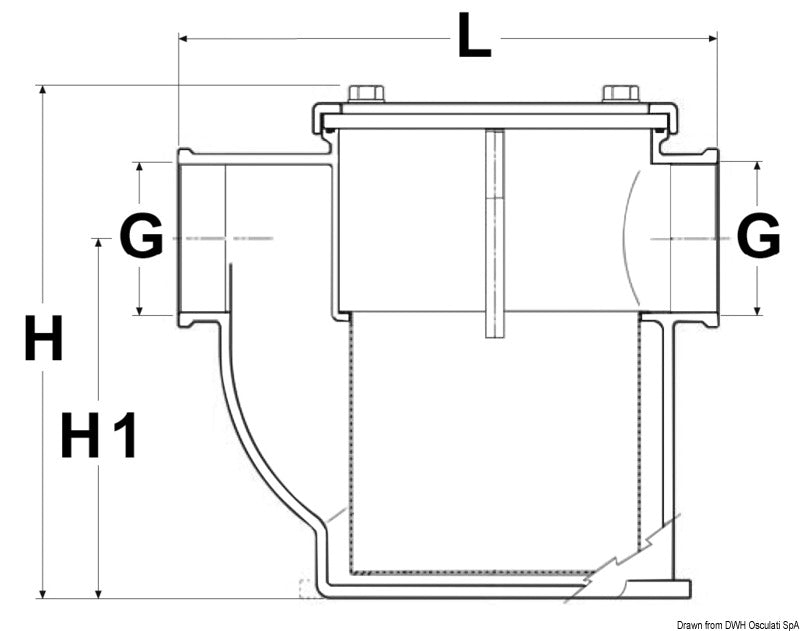

2"-varianten har en længde på 242 mm og en højde på 216 mm. H1-målet er 149 mm, L1-målet er 104 mm, og hus-/flangediameteren A er 180 mm. De tre monteringspunkter er placeret med 120° mellemrum og har en huldiameter på 8,5 mm. Nettovægten er 7,8 kg.
Tilslutningen er et cylindrisk 2" G-gevind efter ISO 228/1 og BSPP. Filteret skal monteres fast og vandret med vandet i den markerede strømningsretning. Montering over vandlinjen anbefales, og placeringen skal give tilstrækkelig plads til at udtage og servicere filterkurven. Filteret skal forbindes til fartøjets jord- eller potentialudligningssystem for at begrænse galvanisk korrosion.
Filterkurven kan rengøres med vand og trykluft. Søventilerne skal lukkes før åbning eller vedligeholdelse, og låget skal være korrekt låst, før ventilerne åbnes igen. Det vejledende tilspændingsmoment for denne størrelse er ca. 9 Nm. Aftapningsproppen kan anvendes til tømning med lukkede ventiler og båden på land. Filteret må ikke anvendes som forfilter til diesel eller benzin.
Konstruktionen er omfattet af RINA DIP-typegodkendelse og Lloyd’s Register og har gevind efter ISO 228/1. Producentens varenummer er 1162.220009.
Reservedele
Rustfri AISI 316-filterkurv: KIT1162CE009 eller varenr. 17.645.04
Alternativ HDPE-filterkurv: KIT51162CEP009
Dækselring i bronze: KIT1162AN010
Udluftningssæt: KIT1162SDI.010
Aftapningsprop med neopren-O-ring: KIT1281T002
Transparent polykarbonatdæksel: KIT1162DI
Vigtige funktioner2" cylindrisk BSPP-tilslutning
Lige side-til-side-gennemløb
Forniklet bronzehus
Transparent polykarbonatlåg
Udtagelig filterkurv i AISI 316L rustfrit stål
Flow på 19.900 l/t ved 0,1 bar tryktab
Flow på 63.000 l/t ved 1 bar tryktab
RINA DIP-typegodkendelse og Lloyd’s Register
Fast, vandret montering anbefalet over vandlinjen
