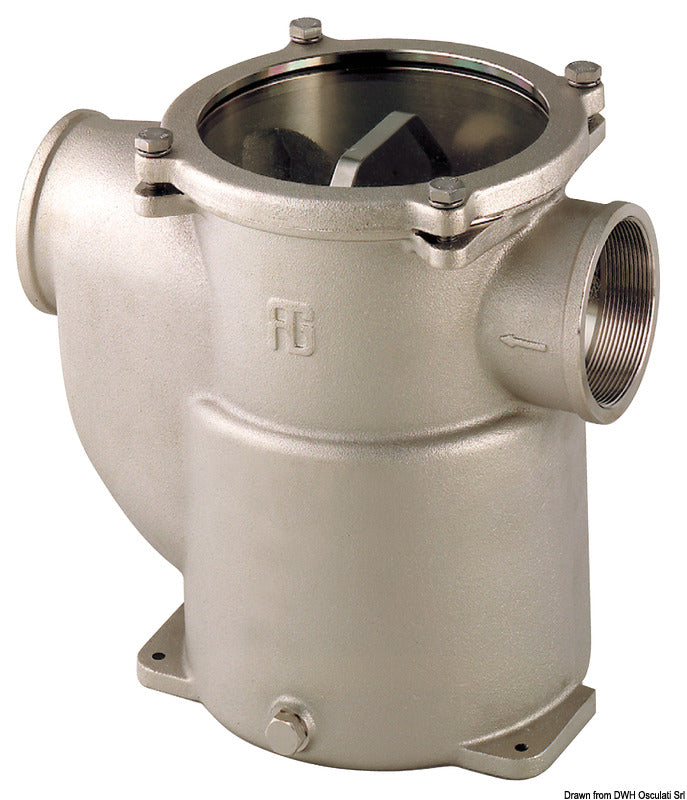

Dette Guidi Mediterraneo søvandsfilter med polycarbonatlåg er model 1162 med 1/2" G-gevind til filtrering af søvand og andet indtagsvand. Filteret monteres i indsugningsledningen og beskytter blandt andet motorers kølevandssystemer, varmevekslere, generatorer, elektriske motorer, batterikølekredse og klimaanlæg mod urenheder i vandet.
Mediterraneo-konstruktionen har gennemgående side-til-side-vandstrøm. Den afrundede nederste del er udformet til at reducere tryktab, optimere gennemstrømningen og begrænse luftbobler og kavitation. Ved et tryktab på 0,1 bar er flowet 2.400 l/time, mens flowet ved 1 bar tryktab er 7.500 l/time. Det maksimale tryk er 6 bar.
Huset er udført i forniklet bronze og har et transparent låg af slagfast polycarbonat, så filterkurvens tilstand kan kontrolleres uden at åbne filteret. Filterkurven er fremstillet af rustfrit stål 316L og har en filteråbning på 0,9 mm. Kurven måler Ø57 × 64 mm. Låget og aftapningsproppen tætnes med neopren-O-ringe, og aftapningsproppen gør det muligt at tømme restvand, når søventilerne er lukkede, eller båden står på land.
Filteret måler 122 mm i længden og 117 mm i højden, mens H1-målet er 82 mm. Målskitsen angiver desuden A = Ø94 mm, L1 = 53 mm og et monteringshul på Ø5 mm. Tilslutningerne har parallelt 1/2" G-gevind efter ISO 228/1, også betegnet BSPP.
Filteret skal monteres horisontalt på monteringsfødderne, og vandstrømmen skal følge de markerede pile. Placeringen skal give tilstrækkelig plads til at tage filterkurven ud ved service. Montering over vandlinjen anbefales som sikkerhedsforanstaltning, og elektrisk jord-/potentialudligning anbefales for at modvirke galvanisk korrosion. Det vejledende tilspændingsmoment for denne størrelse er cirka 4 Nm.
Kurven bør kontrolleres regelmæssigt for begroning, plast og andre urenheder og kan rengøres med vand og trykluft. Luk altid søventilerne før åbning, kontrollér pakninger og O-ringe, og sørg for, at låget er korrekt lukket, før ventilerne åbnes igen. Filteret er ikke beregnet som brændstoffilter eller forfilter i diesel- og benzinkredsløb.
Godkendelser
Filteret er omfattet af RINA-erklæring 11/447/88 DIP og RINA Statement 2021/CS/01/4256-001. Mediterraneo model 1162 er desuden omfattet af Lloyd’s Register-godkendelse LR2556185TA-01. Produktet er beregnet til integration i installationer om bord og kræver ikke selvstændig CE-mærkning.
Reservedele
Den rustfri reservekurv med varenr. 17.645.00 passer til denne variant. Dokumenterede Guidi-reservedele omfatter filterkurv KIT1162CE004, transparent polycarbonatlåg KIT1162DI004, bronzering KIT1162AN004 og aftapningsprop KIT1281T002.
Vigtige funktioner1/2" G-gevind efter ISO 228/1
Gennemgående side-til-side-vandstrøm
Flow: 2.400 l/time ved 0,1 bar tryktab
Flow: 7.500 l/time ved 1 bar tryktab
Maks. tryk: 6 bar
Transparent polycarbonatlåg til visuel kontrol
Filterkurv i rustfrit stål 316L med 0,9 mm filteråbning
Horisontal montering på monteringsfødder
RINA- og Lloyd’s Register-godkendelser
