Dette Guidi Mediterraneo søvandsfilter med polykarbonatlåg er model 1162 i 1"-varianten. Filteret beskytter motorers varmevekslere, generatorer, marine airconditionanlæg og andre kølevandskredse ved at tilbageholde urenheder i det indtagede søvand.

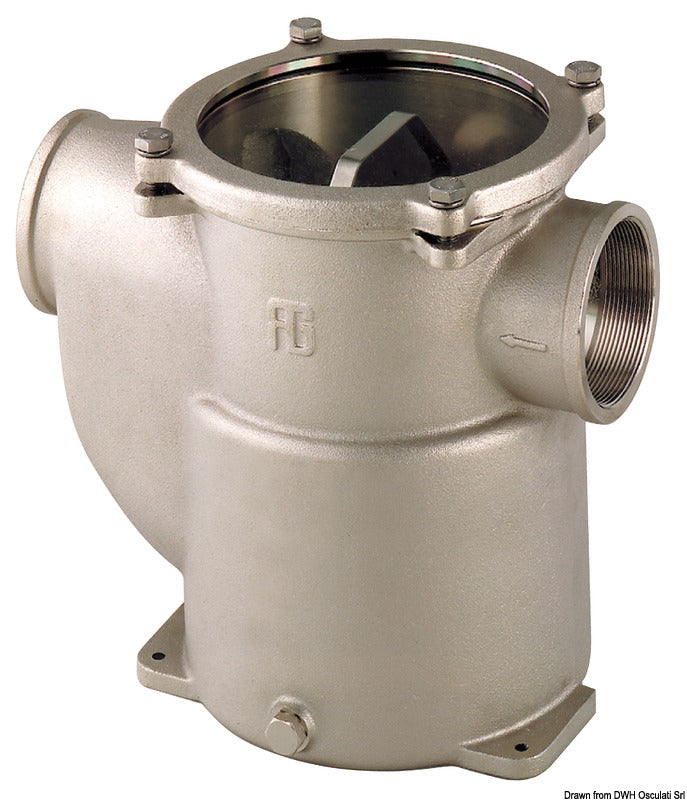

Filterhuset er fremstillet af nikkelbelagt bronze og har et transparent låg af Lexan-polykarbonat. Det gennemsigtige låg gør det muligt at kontrollere filterkurvens tilstand uden først at åbne huset. Den indvendige filterkurv er fremstillet af AISI 316L rustfrit stål, mens pakninger og O-ringe er udført i neopren.
Indløb og udløb er placeret direkte over for hinanden, så vandet passerer lige gennem filteret. Den afrundede nederste del af huset er konstrueret til at optimere gennemstrømningen, begrænse luftbobler og reducere tryktab og risiko for kavitation. Et aftapningshul med bronzeprop og neopren-O-ring gør det muligt at tømme restvand, når søventilerne er lukkede, eller båden står på land.
Tilslutningen er 1" parallelt BSP-rørgevind efter ISO 228/1 og BS 2779 BSPP. Slangestudse medfølger ikke. Flowet gennem et rent filter er 5.700 l/t ved 0,1 bar differenstryk og 17.900 l/t ved 1 bar. Det maksimale tryk er 6 bar, og det anbefalede tilspændingsmoment for denne størrelse er ca. 6 Nm.
Filteret måler 169 mm i længden og 151 mm i højden. H1-målet er 106 mm, L1 er 77 mm, og A-målet er 135 mm. Det monteres vandret på et stabilt underlag via tre monteringsfødder med Ø 6,5 mm huller placeret med 120° mellem monteringspunkterne. Flowretningen skal følge pilene på huset, og der skal være fri plads til at udtage filterkurven ved service.
Montering over vandlinjen anbefales som en passiv sikkerhedsforanstaltning. Filteret skal jordes efter installation for at begrænse galvanisk påvirkning af filterkurven. Før åbning skal motoren standses og søventilerne lukkes. Filterkurven skal kontrolleres og rengøres regelmæssigt, og låget skal være korrekt lukket, før søventilerne genåbnes. Produktet må ikke anvendes som forfilter i diesel- eller benzinsystemer.
Mediterraneo 1162 er en patenteret konstruktion med RINA DIP- og Lloyd’s Register-dokumentation. Udførelsen med polykarbonatlåg er beregnet til fritidsfartøjer og privat anvendte RINA-klassificerede fartøjer under 300 GT. Filteret er beregnet til integration i en installation og er ikke underlagt selvstændig CE-mærkning efter direktiv 2013/53/EU.
Dokumenterede reservedele til denne 1"-variant omfatter udluftningskit KIT1162SDI.006, bronzering KIT1162AN006, filterkurv KIT1162CE006, transparent dækskive KIT1162DI006 og aftapningsprop KIT1281T002. Konstruktionen kan adskilles, så individuelle komponenter kan udskiftes.
Vigtige funktioner1" BSPP-tilslutning efter ISO 228/1
Lige gennemløb til søvands- og kølevandskredse
Nikkelbelagt bronzehus med transparent polykarbonatlåg
Filterkurv i AISI 316L rustfrit stål
Flow: 5.700 l/t ved 0,1 bar og 17.900 l/t ved 1 bar
Maks. tryk: 6 bar
Vandret montering med tre monteringsfødder
RINA DIP- og Lloyd’s Register-dokumentation
Aftapningsprop til tømning af restvand
Produktvægt: 3,7 kg
