Denne slangestuds i bronze med udvendigt gevind fra GUIDI er en lige overgang mellem en fleksibel 10 mm slange og en komponent med kompatibelt 3/8" indvendigt BSPP-gevind. Den tilhører serie 1004B og har det variantspecifikke producentnummer 1004B.200114.

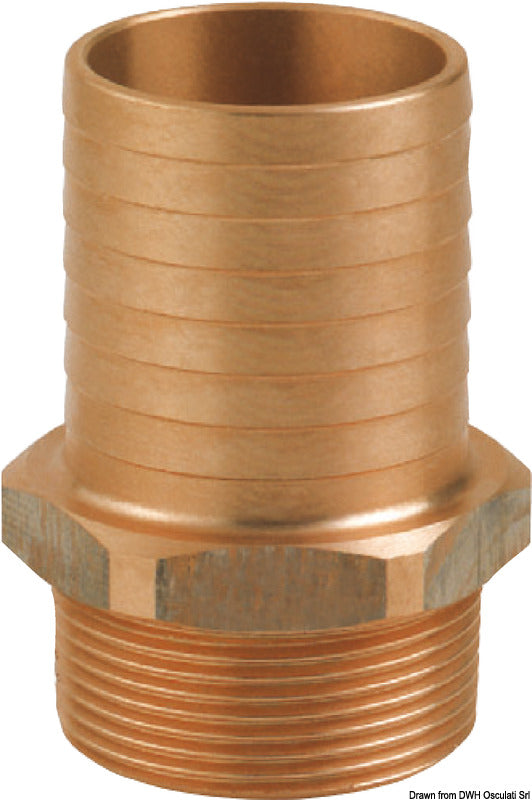

Slangestudsen er fremstillet i bronze som en étdelt fitting. Den ribbede studs bidrager til mekanisk fastholdelse af slangen, mens den integrerede sekskant med 19 mm nøglevidde gør det muligt at holde og spænde fittingen med værktøj.
Det udvendige 3/8"-gevind er et parallelt BSPP-rørgevind efter ISO 228/1 (BS 2779). Da gevindformen ikke er konisk, skal samlingen tætnes med en løsning, der passer til den modsvarende komponent, eksempelvis O-ring, tætningsskive eller egnet gevindtætningsmiddel.

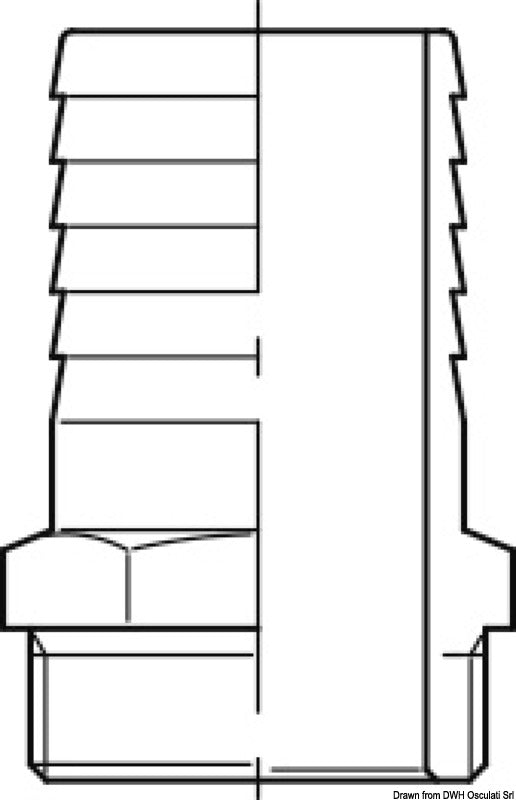

Den samlede højde er 46 mm. Afstanden fra studsens top til sekskantens overside er 30 mm, gevindlængden er 10 mm, og slangetilslutningen har en diameter på 10 mm.
GUIDI 1004B-serien er omfattet af RINA-typegodkendelse DIP235223CS/001 efter ISO 9093:2020 og Lloyd's Register-typegodkendelse LR2556185TA-01. RINA-godkendelsen omfatter installation i mindre fartøjer med en skroglængde på op til 24 m, når installationen udføres efter de gældende anvisninger og ISO 9093:2020. Produktet er ikke godkendt til brandslukningssystemer eller brændbare væsker.
Vigtige funktionerLige, étdelt slangestuds i bronze
Udvendigt 3/8" BSPP-gevind
Til 10 mm fleksibel slange
Parallelt gevind efter ISO 228/1 (BS 2779)
Ribbet studs og integreret sekskant
Nøglevidde: 19 mm
Samlet højde: 46 mm
Serie: 1004B
Producentnummer: 1004B.200114
RINA- og Lloyd's Register-typegodkendelse
