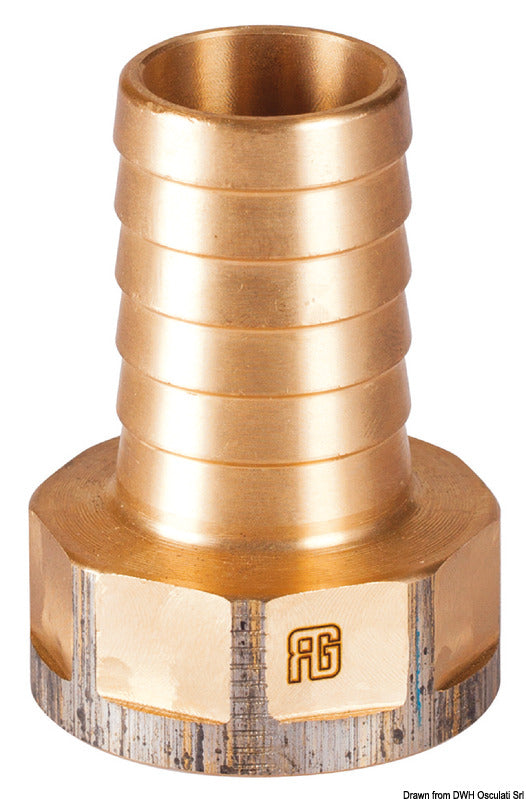

Denne Guidi slangestuds med indvendigt gevind i bronze er en lige overgang mellem en 1" gevindtilslutning og en fleksibel slange i nominel størrelse 25 mm. Varianten tilhører Guidi 1005B-serien og har producentnummer 1005B.200150.
Gevindenden har indvendigt, parallelt BSPP-gevind i henhold til ISO 228/1 (BS 2779). Et parallelt BSPP-gevind tætner ikke alene gennem gevindgeometrien, så samlingen skal tætnes med en egnet pakning, O-ring eller gevindtætningsmiddel afhængigt af modparten og installationen.

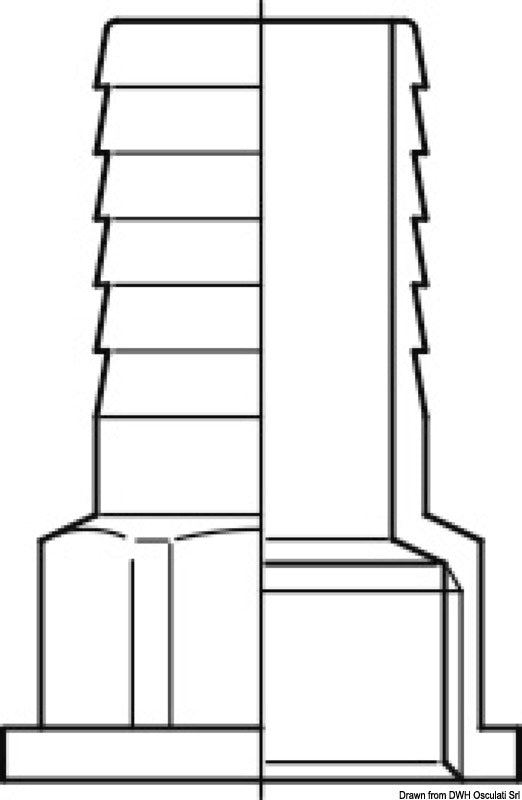

Slangeenden består af en 25 mm slangestuds til fastspænding af en fleksibel slange. Den forlængede studs giver plads til sikring med to slangeklemmer, mens det sekskantede nøgleparti med 38 mm nøglevidde gør det muligt at fastholde og montere fittingen med værktøj. Tegningsmålene A og F er henholdsvis 14 mm og 20 mm.
Fittingen er fremstillet i bronze med kraftig godstykkelse og er beregnet til maritime VVS-installationer, hvor materialet kan blive udsat for søvand og korrosive miljøer. For at begrænse risikoen for galvanisk korrosion bør uhensigtsmæssig sammenkobling af forskellige metaller undgås.
Serie 1005B er mærket med RINA ISO 9093:2020 og Lloyd's Register. Godkendelsesområdet omfatter ikke brandsystemer eller brændbare medier. Kontrollér altid gevindstandard, slangedimension og den nødvendige tætning før montering, da BSPP ikke må forveksles med BSPT eller NPT.
Vigtige funktionerLige slangestuds med indvendigt gevind
1" indvendigt BSPP-gevind
25 mm slangestuds
Fremstillet i bronze
Plads til fastgørelse med to slangeklemmer
Nøglevidde: 38 mm
Standard: ISO 228/1 (BS 2779)
RINA ISO 9093:2020 og Lloyd's Register
Vægt: 120 g
