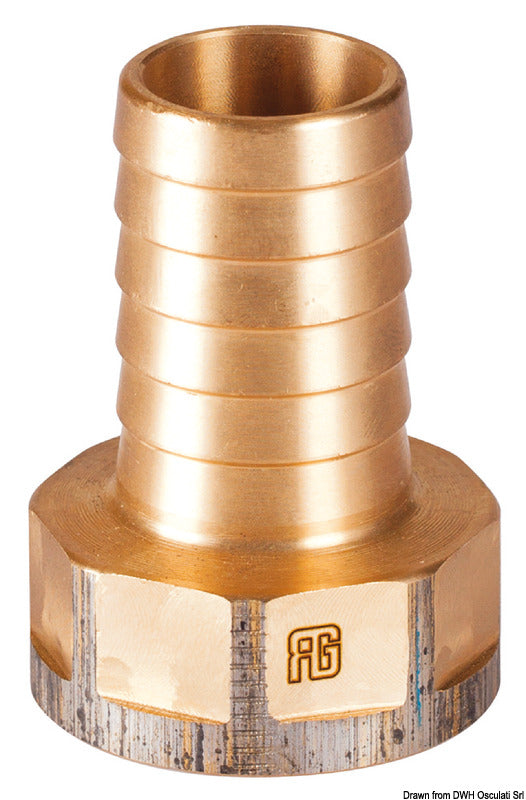

Denne GUIDI slangestuds med indvendigt gevind i bronze forbinder en fleksibel slange med en komponent, der har udvendigt rørgevind. Varianten har indvendigt G 1 1/2"-gevind og en slangestuds til slange med 38 mm nominel indvendig diameter.
Slangestudsen er fremstillet i bronze og indgår i GUIDI-serie 1005B. Konstruktionen består af én indvendigt gevindskåret ende og én slangestuds, hvilket gør den egnet som overgang i marine rør- og slangeinstallationer.
Gevindet er et cylindrisk BSPP-rørgevind efter ISO 228-1 og BS 2779. Da et parallelt BSPP-gevind ikke tætner alene i gevindflankerne, skal samlingen udføres med en egnet O-ring, tætningsskive eller anden passende gevindtætning. Tætningsdele er ikke dokumenteret som inkluderet.
Serie 1005B er markeret med RINA – ISO 9093:2020 og Lloyd’s Register. ISO 9093:2020 omfatter blandt andet slangestudse og fittings til små fartøjer med en skroglængde på op til 24 m, når installationen udføres efter de relevante anvisninger. Den tilknyttede Lloyd’s Register-godkendelse omfatter ikke anvendelse til brandslukning eller brændbare medier.
Producentvarenummeret er 1005B.200167. Kontrollér gevindtype, gevindstørrelse, slangens indvendige diameter, medie og den nødvendige tætningsmetode før installation.
Vigtige funktionerSlangestuds med indvendigt gevind
G 1 1/2" cylindrisk BSPP-gevind
Til fleksibel slange med 38 mm nominel indvendig diameter
Fremstillet i bronze
Gevindstandard ISO 228-1 / BS 2779
GUIDI-serie 1005B
Producentvarenummer 1005B.200167
RINA – ISO 9093:2020 og Lloyd’s Register
