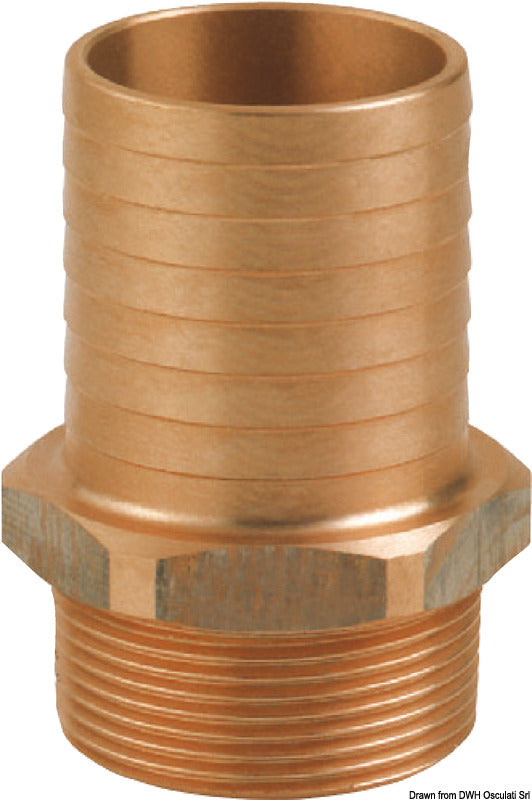

Denne GUIDI slangestuds med udvendigt gevind i bronze fra serie 1004B er en lige overgang mellem en fleksibel 50 mm slange og en forbindelse med 1 1/2" indvendigt BSPP-gevind. Den er beregnet til marine rør- og slangeinstallationer, hvor der ønskes en robust forbindelse i bronze.

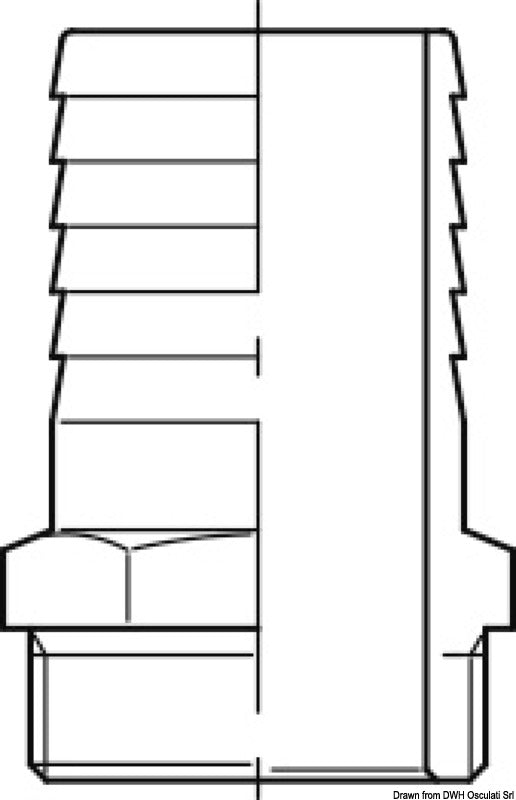

Konstruktionen kombinerer en rillet slangestuds, en sekskant til værktøj og et udvendigt gevind i én lige komponent. Slangen føres over den 50 mm rillede studs, mens gevinddelen skrues i en passende forbindelse med indvendigt gevind. Sekskanten har en nøglevidde på 52 mm.
Det udvendige 1 1/2" gevind er cylindrisk BSPP-gevind efter ISO 228/1 (BS 2779). Da BSPP er et parallelt gevind, skal samlingen tætnes med en egnet O-ring, pakskive eller gevindtætning, som passer til installationen og det anvendte medie.
Slangestudsen har en indvendig gennemgang på 40 mm. Den samlede længde er 74 mm, gevinddelen er 16 mm lang, og højden fra slangestudsens top til oversiden af sekskantområdet er 48 mm. Produktvægten er 320 g.
Serie 1004B er omfattet af RINA-typegodkendelse og Lloyd’s Register samt overensstemmelse med ISO 9093:2020. Godkendelsen omfatter installation i mindre fartøjer med en skroglængde på op til 24 m, når installationen udføres efter de gældende instruktioner og standardkrav. Godkendelsesområdet omfatter ikke brandtjeneste eller brandfarlige væsker.
Vigtige funktionerLige slangestuds med udvendigt gevind
1 1/2" cylindrisk BSPP-gevind
Til 50 mm fleksibel slange
Fremstillet i bronze
Indvendig gennemgang: 40 mm
Samlet længde: 74 mm
Nøglevidde: 52 mm
Gevindstandard: ISO 228/1 (BS 2779)
Overensstemmelse med ISO 9093:2020
RINA-typegodkendt og Lloyd’s Register-godkendt
