Denne halvforsænkede batteriafbryder ON-OFF-OUT er en manuel enkeltkredsafbryder til et DC-batterikredsløb. Drejegrebet bruges til at tilslutte og afbryde strømmen og kan trækkes helt ud, når afbryderen står i OUT-positionen. Det aftagelige greb fungerer dermed som en enkel tyverisikring mod umiddelbar betjening.
Afbryderen er klassificeret til 300 A kontinuerligt ved 50 V DC, 500 A intermitterende og op til 1000 A i 30 sekunder. Tilslutningen sker via to hovedterminaler med en diameter på 10 mm.

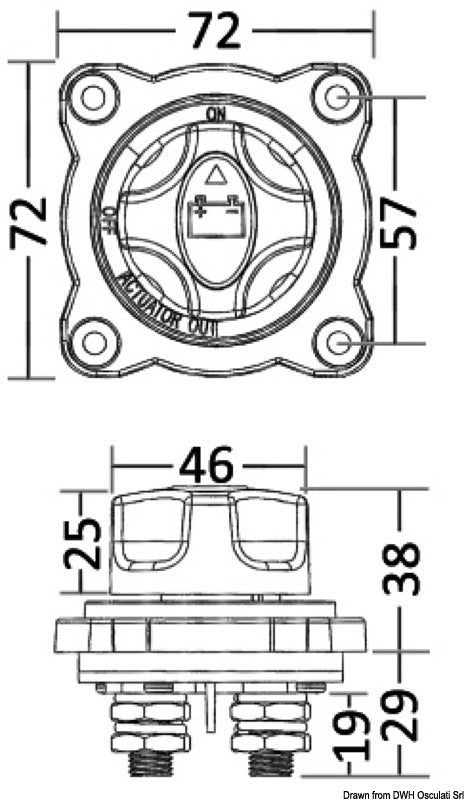

Huset er fremstillet af polycarbonat og har IP68-kapsling. Den halvforsænkede flangemontering giver en frontflange på 72 × 72 mm med fire monteringshuller og en hulafstand på 57 × 57 mm. Den anbefalede monteringsudskæring er Ø61 mm.
Grebet rager 38 mm frem foran monteringsfladen, mens den maksimale dybde bag monteringsfladen er 29 mm til terminalernes nederste ende. Den bagudvendte husdel er angivet til 19 mm. Den centrale grebs- og hussektion er 46 mm bred, og grebssektionens delhøjde er 25 mm.

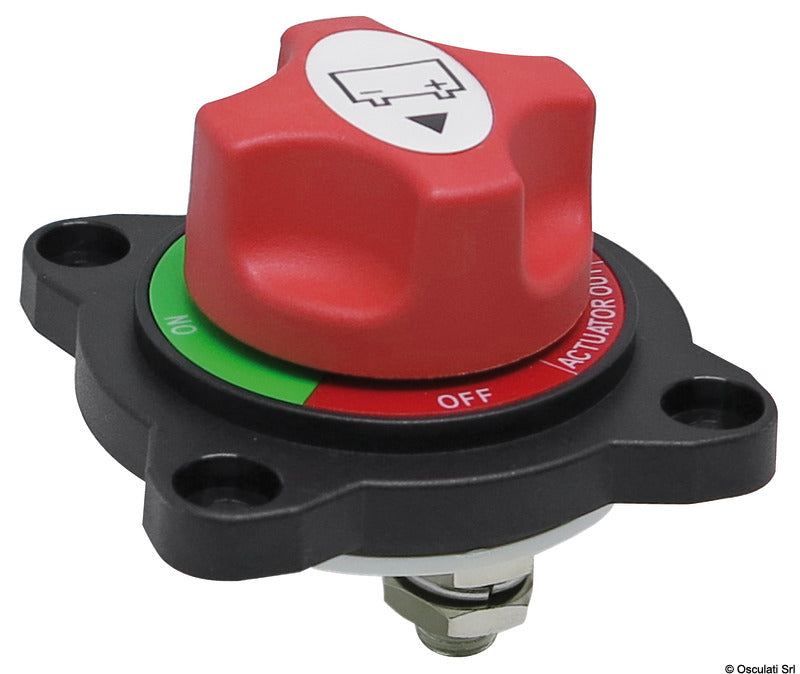

Flange og hus er sorte, mens drejegrebet er rødt. Positionerne er markeret med grønne og røde felter samt et hvidt symbolfelt på grebet.
Vigtige funktionerManuel ON-OFF-OUT-funktion
Aftageligt drejegreb i OUT-positionen
300 A kontinuerligt ved 50 V DC
500 A intermitterende
1000 A i 30 sekunder
IP68-kapsling
Hus af polycarbonat
Halvforsænket flangemontering
Frontflange på 72 × 72 mm
To terminaler med 10 mm diameter
