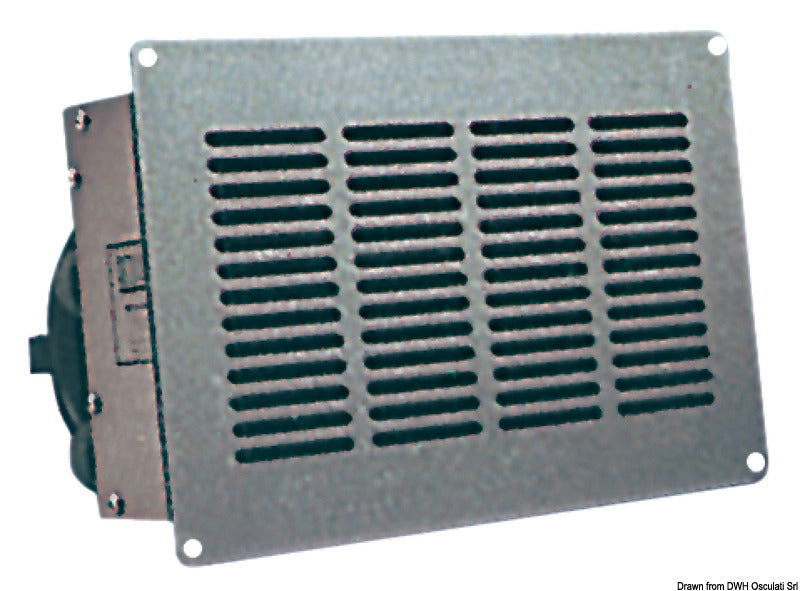

Heater Craft motorkølevandsdrevet kabinevarmer er en skotmonteret, vandbåret marinevarmer til opvarmning af bådens kabine. Den udnytter varmt kølevand fra motorens kølesystem, mens en elektrisk blæser sender den opvarmede luft direkte ind i kabinen.
Varmeren har en nominel varmeydelse på 28.000 BTU/time, svarende til ca. 8,21 kW. Ydelsen er målt ved et vandflow på 11 l/min, en kølevandstemperatur på 76 °C og en omgivelsestemperatur på 15 °C. Den faktiske varmeydelse afhænger derfor af motorens temperatur, kølevandscirkulationen og installationens udformning. Produktets 12 V-forsyning driver blæseren; selve varmen leveres af motorens kølevand.
Blæsermotoren har tre hastigheder med et strømforbrug på henholdsvis 3,9 A, 5,0 A og 7,7 A. Den medfølgende panelkontakt har fire positioner til stop samt lav, mellem og høj blæserhastighed. Sættet indeholder varmeenhed, panelkontakt, elektrisk kabel og monteringsskruer.
Den skotmonterede udførelse er beregnet til direkte grillemontering. Installationen kræver passende kølevandsslanger og motorspecifikke studse, adaptere eller fittings, som ikke fremgår af sættets inkluderede dele. Kølevandet kan føres gennem varmeveksleren i begge retninger. Varmeren skal placeres med tilstrækkelig luftcirkulation, og slangerne skal føres uden knæk og holdes væk fra bevægelige dele, skarpe kanter og varme overflader.
Varmeenheden bør monteres under niveauet for kølesystemets påfyldnings- eller trykdæksel. Ved en højere placering kan udluftning blive nødvendig. Hvis slangeføringen mellem motor og varmer overstiger ca. 4,6 m, eller varmeren monteres mere end ca. 46 cm over motorens niveau, kan installationen kræve en separat cirkulationspumpe. Lavt motoromdrejningstal kan også reducere kølevandscirkulationen og dermed varmeydelsen.
Den dokumenterede ledningsføring til 3-hastighedsstyringen anvender gul leder til lav hastighed, rød til mellemste hastighed, orange til høj hastighed og sort til negativ/stel. Blæsermotor og kontakt skal beskyttes med en 15 A sikring i serie. Kontrollér altid terminalmærkning og ledningsdiagram før tilslutning. Motoren må ikke køres i et lukket eller utilstrækkeligt ventileret område under afprøvning på grund af risikoen for kulilte fra udstødningen.
Vigtige funktionerMotorkølevandsdrevet kabineopvarmning
Nominel varmeydelse: 28.000 BTU/time, ca. 8,21 kW
Testet ved 11 l/min, 76 °C kølevand og 15 °C omgivelsestemperatur
12 V DC-blæsermotor med tre hastigheder
Strømforbrug: 3,9/5,0/7,7 A
Panelkontakt med fire positioner medfølger
Direkte skot-/grillemontering
Elektrisk kabel og monteringsskruer medfølger
Anbefalet sikring: 15 A
