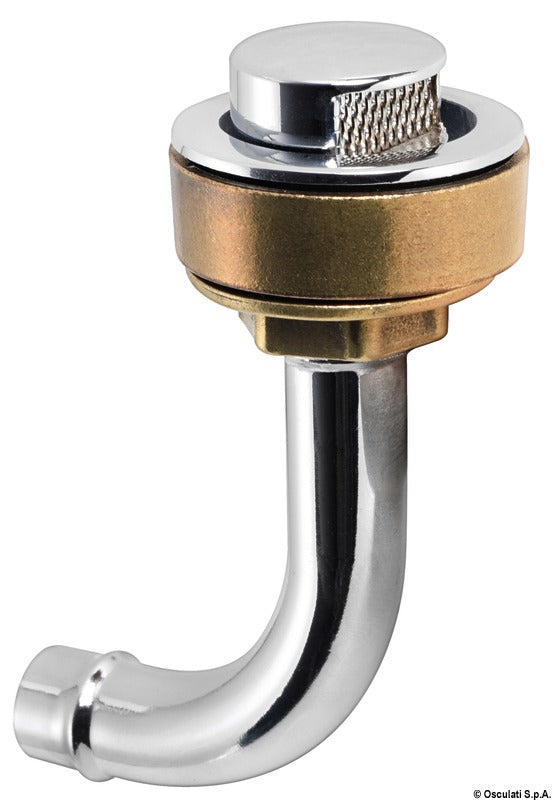

Denne indbyggede brændstoftankudluftning i forkromet messing med 90° vinkel er beregnet til udluftning af brændstoftanke og brændstofsystemer om bord. Varianten er venstrevendt og har en slangestuds til udluftningsslange med nominelt Ø20 mm tilslutningsmål.
Den vinkelformede konstruktion leder slangen mod venstre bag monteringsfladen. Det gør det muligt at tilpasse slangeføringen til installationens indbygningsforhold. Udluftningen er beregnet til plan-/indbygningsmontering gennem skrog, dækside eller en anden egnet monteringsflade.
Udluftningen er fremstillet af forkromet messing. Det øverste hoved har en udvendig diameter på Ø50 mm, mens monteringsdelen måler Ø40 mm. Den tekniske indbygningsgeometri omfatter et lodret mål på 100 mm og et vandret fremspring på 68 mm målt fra det lodrette rørs centerlinje til slangestudsens yderste ende. Halssektionen måler 18 mm.
Kontrollér før montering, at der er tilstrækkelig plads bag monteringsstedet til den venstrevendte 90° bøjning og slangens videre føring. Slangestørrelsen skal svare til den nominelle Ø20 mm slangetilslutning.
Konstruktionen er designet i overensstemmelse med kravene i UNI EN ISO 21487 for permanent installerede brændstofsystemer i mindre fartøjer.
Vigtige funktionerIndbygget udluftning til brændstoftank og brændstofsystem
Venstrevendt 90° vinkel
Slangestuds til nominelt Ø20 mm udluftningsslange
Fremstillet af forkromet messing
Plan-/indbygningsmontering
Ø50 mm øverste hoved og Ø40 mm monteringsdel
100 mm lodret mål og 68 mm vandret fremspring
Designet efter kravene i UNI EN ISO 21487
