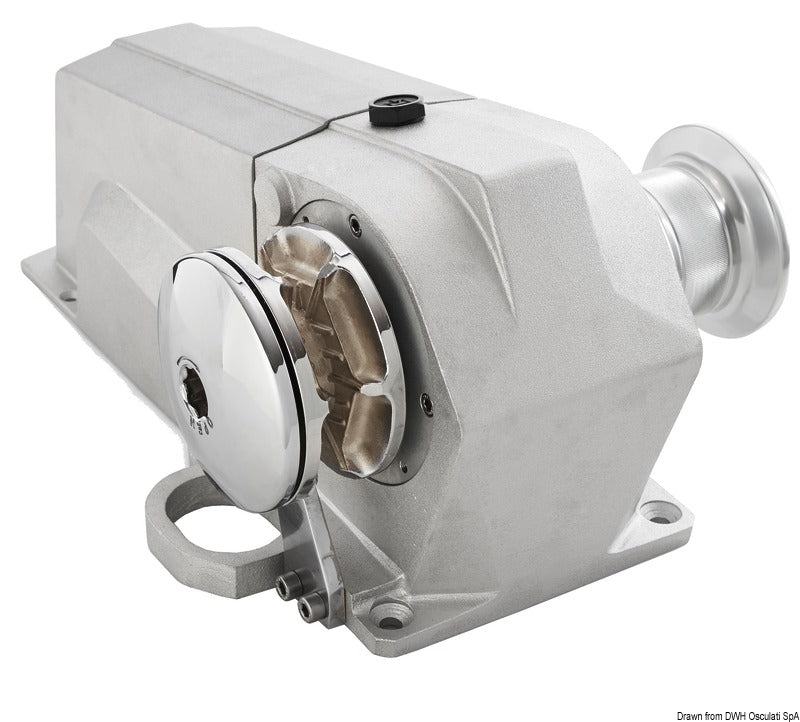

Dette Italwinch Devon horisontale ankerspil med kædehjul og spilkop er et elektrisk, dækmonteret ankerspil til hævning og sænkning af anker med 10 mm kæde. Spilkoppen kan anvendes med tov ved fortøjningsmanøvrer, og Devon-serien er beregnet til både på op til 15 m.
Den 12 V DC-drevne motor yder 1500 W og har et gennemsnitligt strømforbrug på 130 A. Ankerspillet har en maksimal trækkraft på 540 kg, en arbejdsbelastning på 180 kg og en indhalingshastighed under belastning på 26 m/min. Kædehjulet kan frikobles kontrolleret via koblingen, mens spilkoppen kan bruges separat med mindst tre omgange tov med uret omkring koppen.
Huset er fremstillet af korrosionsbestandigt, anodiseret anticorodal-aluminium. Kædehjul og spilkop er udført i forkromet messing. Ankerspillets samlede mål er 400 mm i længden, 336 mm i bredden og 214 mm i højden. Centerhøjden over monteringsplanet er 124 mm.
Ankerspillet monteres oven på et plant dæk med den horisontale aksel og kædehjulet rettet ind efter bovrullen. Buede dæk kræver en passende monteringsplade, mens tynde dæk og sandwichkonstruktioner skal forstærkes. Der skal være tilstrækkelig plads under dækket til frit kædefald i kædekassen samt plads til betjeningshåndtagets rotation.
Den elektriske installation skal udføres med overbelastningsbeskyttelse og et fuldt isoleret ledningssystem. Spændingsfaldet over hele kabeltrækket må højst være 10 %. Flertrådet, fortinnet kobberkabel med kobberkabelsko anbefales, mens kabeldimensionen vælges efter den samlede kabellængde. Afbryder eller sikring placeres tæt på batteriet på et tørt og let tilgængeligt sted.
Pakken indeholder komplet ankerspil med gearmotor, relæ-/reverseringsboks til fjernbetjening, boreskabelon og betjenings-/koblingshåndtag. Regelmæssig vedligeholdelse omfatter skylning med ferskvand, kontrol af elektriske forbindelser og kædekassens afløb, smøring af relevante kontaktflader samt kontrol af kædehjul, motor, gear og monteringsbolte.
Vigtige funktionerElektrisk, horisontalt ankerspil med spilkop
12 V DC-motor med 1500 W effekt
Kædehjul til 10 mm kæde
Maksimal trækkraft: 540 kg
Arbejdsbelastning: 180 kg
Indhalingshastighed under belastning: 26 m/min
Anodiseret aluminiumshus
Kædehjul og spilkop i forkromet messing
Dækmontering til både op til 15 m
Relæ-/reverseringsboks, boreskabelon og håndtag medfølger
