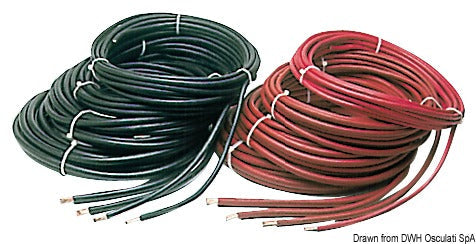

Dette røde kobber-batterikabel med PVC-isolering er et fleksibelt, enkeltlederkabel til strømførende forbindelser i batteri- og elsystemer. Varianten har et nominelt ledertværsnit på 25 mm², en maksimal kontinuerlig strøm på 100 A og leveres som en 24 m rulle.
Lederen består af elektrolytisk blankt kobber i fleksibel klasse 5 efter IEC 60228. Opbygningen med 322 tråde på Ø 0,300 mm giver et fleksibelt kabel, der kan anvendes ved både fast og bevægelig installation. Den maksimale elektriske ledermodstand er 0,780 Ω/km.
Isoleringen er fremstillet af ekstra fleksibel PVC type TM2 efter EN 50363-4-1. Kablets nominelle udvendige diameter er 10,3 mm med en tolerance på ±0,2 mm, mens den minimale radiale isoleringstykkelse er 1,8 mm. Ved fast installation skal bøjeradius være mindst 10 gange kabeldiameteren, svarende til cirka 103 mm for denne variant.
Kablet har en nominel spænding på 450/750 V AC og en prøvespænding på 2500 V AC. Temperaturområdet ved fast installation er −20 °C til +70 °C, og den angivne kortslutningstemperatur er 160 °C.
Konstruktionen er CE-mærket og beregnet til batteriforbindelser, elektrisk udstyr og installation i bådens lænseområde. Der er ikke angivet nogen IP-klasse, og kablet bør derfor ikke betragtes som vandtæt alene på baggrund af anvendelsesområdet.
Vigtige funktionerFleksibelt kobber-batterikabel med rød PVC-isolering
Nominelt ledertværsnit: 25 mm²
Maks. kontinuerlig strøm: 100 A
Rullelængde: 24 m
Udvendig diameter: 10,3 ± 0,2 mm
Minimal isoleringstykkelse: 1,8 mm
Nominel spænding: 450/750 V AC
Temperaturområde: −20 °C til +70 °C ved fast installation
Lederklasse 5 efter IEC 60228
CE-mærket
