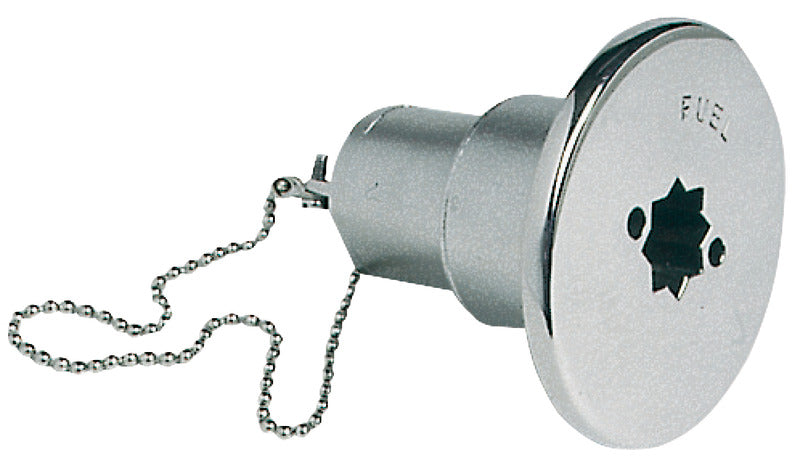

Denne lavprofil dæksgennemføring i spejlpoleret AISI 316 rustfrit stål er FUEL-varianten til påfyldning af bådens brændstoftank. Den præcisionsstøbte konstruktion består af flange, gevinddæksel og en lige slangestuds med en nominel diameter på 50 mm.
Den flade konstruktion rager kun 6 mm op over dækket efter montering. Dækslet har en nominel diameter på 87 mm og åbnes via den centrale grebsreces med et spil-/winch-håndtag eller en passende nøgle. Grebsrecesen har et nominelt mål på 18 × 18 mm.
Montering foretages gennem en Ø55 mm udskæring i dækket. Flangen fastgøres gennem tre forsænkede Ø4,2 mm monteringshuller med Ø8,2 mm forsænkning i 90°. Den samlede længde fra flangens overside til slangestudsens underkant er 75,3 mm.
Slangestudsen er beregnet til en nominel Ø50 mm påfyldningsslange. Dækslet forbindes til huset med et gevind angivet som Ø48 med 11 gevindgange pr. tomme. FUEL-mærkningen identificerer denne variant som beregnet til brændstof og adskiller den fra familiens WATER-, DIESEL- og WASTE-varianter.
Som valgfrit tilbehør kan universalnøgle 20.169.90, håndtag i AISI 316 rustfrit stål 20.714.01 eller kompositgreb 20.715.10 anvendes til åbning. Tilbehøret medfølger ikke.
Vigtige funktionerFUEL-dæksgennemføring til bådens brændstoftank
Præcisionsstøbt AISI 316 rustfrit stål
Spejlpoleret lavprofilkonstruktion
Kun 6 mm fremspring over dækket
Nominel Ø50 mm slangestuds
Ø87 mm dæksel og Ø55 mm monteringsudskæring
Tre forsænkede monteringshuller
Åbnes med spil-/winch-håndtag eller passende nøgle
