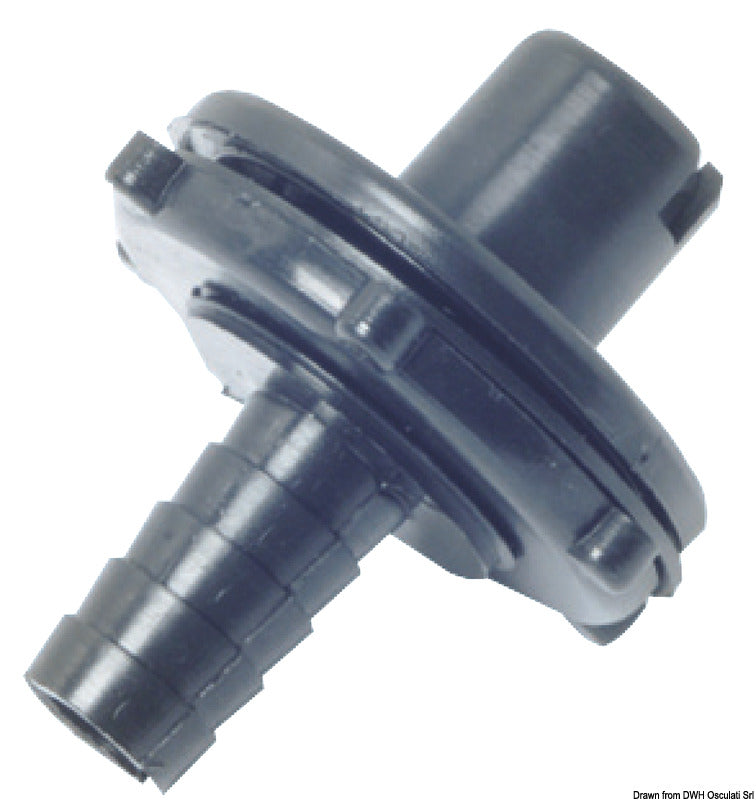

Lige tankgennemføring med slangestuds til fleksibel vandtank er et reserveudløb i nylon med lige udførelse og Ø16 mm slangestuds. Den bruges til at føre vand fra en kompatibel fleksibel vandtank videre til en 16 mm slange.
Gennemføringen monteres gennem tankvæggen. Konstruktionen består af en fitting med indvendig flange, en udvendig ring ved tankvæggen og fastspænding med møtrik. Monteringsprincippet fastholder gennemføringen på begge sider af den fleksible tankvæg. Det er ikke dokumenteret, hvilke løse monteringsdele der følger med reservedelen.
Udløbet skal placeres så lavt som praktisk muligt på tanken. Den indvendige ring kan anvendes til at markere hullet, hvorefter tankvæggen foldes, og hullet klippes. Flangen placeres på indersiden, mens ringen placeres udvendigt med kanten mod tankvæggen, før samlingen spændes med møtrikken. Ved skrå tankmontering skal tankens udluftning placeres på det højeste punkt.
Kompatible vandtanke
Reservedelen passer til de fleksible vandtanke 52.196.01 (55 l, rektangulær, 69 × 72 cm), 52.196.03 (150 l, rektangulær, 69 × 136 cm), 52.196.05 (55 l, trekantet, 107 × 94 cm) og 52.196.06 (100 l, trekantet, 131 × 102 cm). De anførte mål og kapaciteter beskriver de kompatible tanke og ikke selve gennemføringen.
Relaterede udførelser
Varenr. 52.196.91 er et relateret 90°-udløb med Ø16 mm slangestuds. Varenr. 52.196.92 er en lige påfyldnings-/indløbsgennemføring med Ø37 mm slangestuds, mens 52.196.93 er en 90°-udførelse med Ø38 mm slangestuds.
Vigtige funktionerReserveudløb til fleksibel vandtank
Lige tankgennemføring
Ø16 mm slangestuds
Fremstillet af nylon
Monteres gennem den fleksible tankvæg
Kompatibel med vandtanke 52.196.01, 52.196.03, 52.196.05 og 52.196.06
