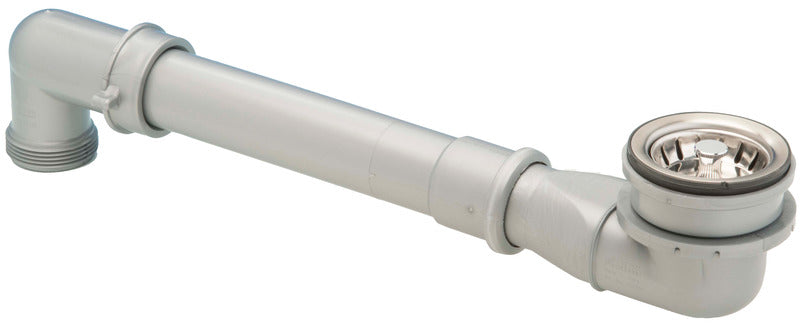

Denne Lira pladsbesparende kurveventil til vask uden overløb er model 1954 Basket Mini Space Saver. Den er beregnet til vaske med et Ø60 mm afløbshul og har en Ø70 mm flange.
Den vandrette afløbsføring reducerer pladsbehovet under vasken. Konstruktionen består af et teleskopisk rør og et 90° nedadgående gevindudløb. Det vandrette installationsmål kan justeres fra 150 til 385 mm, mens højden fra undersiden af flangen til underkanten af afløbshuset er 80 mm.
Kurveventilen har en aftagelig kurv/si, som gør det nemt at fjerne opsamlede partikler og rengøre afløbet. Udløbet har 1½" GAS-gevind, og afløbsrøret har en diameter på 40 mm. Udførelsen er uden tilslutning til overløb.
Modellen kan monteres i vaske af rustfrit stål og syntetisk materiale. Standardkonfigurationen med skrue 8.0100.20 understøtter en maksimal vasketykkelse på 15 mm. Alternative skruer til serien er 8.0100.32 til intervallet 23-50 mm og 8.0100.52 til intervallet 40-76 mm; disse er valgfrie og er ikke angivet som medfølgende.
Producentvarenummeret er 1954.002. Dokumenterede reservedele omfatter den aftagelige kurv/si med varenr. 8.7445.02 og O-ring/gummipakning med varenr. 8.0282.46.
Vigtige funktionerPladsbesparende vandret afløbsføring
Til Ø60 mm afløbs-/monteringshul
Ø70 mm flange
Aftagelig kurv/si
Uden overløbstilslutning
1½" GAS-udløbsgevind
Ø40 mm afløbsrør
Justerbart vandret installationsmål: 150-385 mm
Konstruktionshøjde: 80 mm
Maks. vasketykkelse med standardkonfiguration: 15 mm
