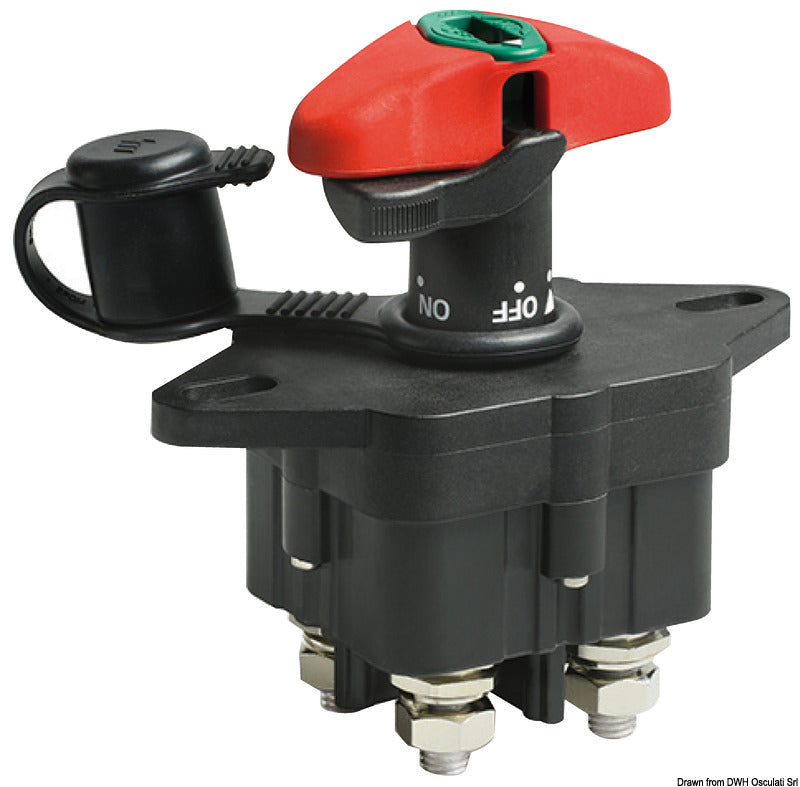

Denne Littelfuse 2-polet batteriafbryder med nøgle er en manuel DPST-afbryder til 12/24 V DC-systemer. Model 08084300 afbryder to elektriske kredsløb samtidigt og er særligt velegnet til marineinstallationer, herunder både med metalskrog.
Batteriafbryderen er dimensioneret til 250 A og kan håndtere en korttidsstrøm på 1000 A i 10 sekunder. Den normale permanente arbejdsstrøm er 100 A, mens den maksimale permanente strøm er 250 A i op til 4 timer. Det maksimale spændingsfald er 200 mV ved 250 A, og isolationsmodstanden er mindst 10 MΩ.
Tilslutningen sker via fire bagmonterede M10 × 1,5-hovedterminaler med sølvbelagte kobberkontakter. Terminalmøtrikkerne er fremstillet af nikkelbelagt messing, og det anbefalede tilspændingsmoment for hovedterminalerne er 18 ±4 Nm. Den dokumenterede installationsanbefaling er fire kabelforbindelser på mindst 70 mm²; den endelige kabeldimensionering skal tilpasses belastning, kabellængde, temperatur og installationskrav.
Det røde T-håndtag kan konfigureres som fast eller aftageligt ved at dreje indsatsen på håndtagets overside 180°. En sikkerhedsknap skal aktiveres ved betjening, og kontakterne åbnes eller lukkes med en drejning på 90°. Håndtaget kan låses i ON-, OFF- eller parkeringsposition med en hængelås med 4,2–4,5 mm bøjlediameter. Hængelås medfølger ikke.
Huset og betjeningsdelene er fremstillet af temperatur- og kemikaliebestandige termoplastmaterialer. Hele enheden har kapslingsklasse IP67 og IP69K/IPX9K, mens nøgleindgangen er klassificeret IP65. Driftstemperaturen er −40 °C til +85 °C. Når håndtaget fjernes, skal den fastgjorte gummihætte placeres over åbningen for at beskytte mod vandindtrængning.
Afbryderen monteres gennem et centralt hul på Ø32 ±0,3 mm og fastholdes via flangen med to Ø8,5 ±0,2 mm fikseringshuller. Flangen måler 140,3 × 74,7 mm, bagkroppen 83,8 × 83,8 mm, og den samlede dybde er 138,5 mm. Fremspringet foran monteringsplanet er 61,5 mm, mens indbygningsdybden bag planet er 77 mm. Den mekaniske og elektriske levetid er 5.000 betjeninger.
Vigtige funktionerManuel 2-polet DPST-afbrydelse
Til 12/24 V DC-systemer
Mærkestrøm: 250 A
Korttidsstrøm: 1000 A i 10 sekunder
Fire M10 × 1,5-terminaler med sølvbelagte kobberkontakter
Fast eller aftageligt T-håndtag med sikkerhedsblokering
Kapslingsklasse IP67 og IP69K/IPX9K for hele enheden
IP65-beskyttet nøgleindgang
Gennemgående flange-/panelmontering
Driftstemperatur: −40 °C til +85 °C
