Produktet MARCO EMH-M multifunktionelt elektronisk signalhorn er et komplet 12 V-system til maritim lydsignalering. Det kombinerer manuelt hornsignal, automatisk tågesignal, balanceret AUX/VHF-indgang og taleforstærkning via den medfølgende mikrofon. Systemet er beregnet til både op til 12 meter.

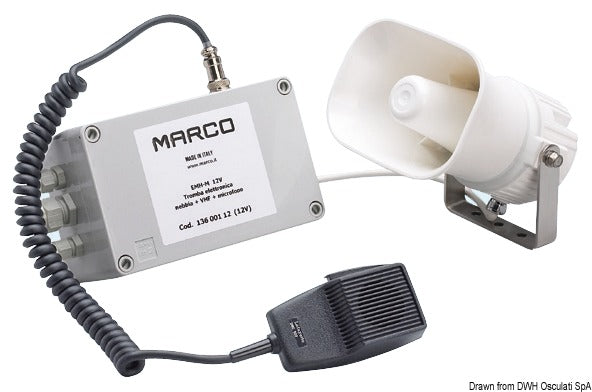

Sættet består af en vandtæt højttalerenhed, en elektronisk styreenhed, en kontrolmikrofon og en monteringsbøjle i AISI 316 rustfrit stål. Højttalerenheden måler 154 mm i længden, 132 mm i bredden og 121 mm i højden. Den samlede vægt for sættet er 1,55 kg, og beskyttelsesklassen er IP66.
Signalhornet arbejder ved 800 Hz og har et angivet lydniveau på 112 dB. Den tekniske måleværdi er 108 dB ved 1 meter målt i 1/3 oktav. Et manuelt signal kan afgives kontinuerligt i op til 5 sekunder, og den manuelle hornfunktion har prioritet over de øvrige funktioner. Det automatiske tågesignal afgiver en tone på 5 sekunder med et forudindstillet interval i et 90-sekunders signalprogram.
Den balancerede AUX-indgang understøtter VHF-radio og andre lydkilder med et signalniveau på 200 mV til 3 V RMS. Stemmeforstærkeren er opbygget som klasse A/B, og både AUX-niveau og mikrofongain kan justeres separat i styreenheden. Mikrofongain kan reduceres, hvis placeringen af mikrofon og højttaler medfører akustisk tilbagekobling.
Højttalerdriveren leveres med 0,5 m fortinnet kabel på 2 × 0,75 mm². Det fabriksmonterede kabel skal forbindes videre gennem en egnet samledåse og må ikke udskiftes, da indgreb i driveren kan påvirke vandtætheden. Styreenheden har en 8-polet og en 4-polet skrueterminal. Et valgfrit kontrolpanel kan tilsluttes med et 8-polet, ukrydset RJ45-kabel med pin-til-pin-forbindelse.
Højttaleren monteres med en let nedadgående hældning, så vand ikke samler sig i hornets kegle. Installationen beskyttes med en 3,15 A hurtig sikring. Produktet opfylder EN 60945:2002-10 og EMC-direktiv 2014/30/EU.
Reservedele og ekstra betjening
Producentnummeret er 13600112, også skrevet 136 001 12, og det tidligere amerikanske katalognummer er M136-001-12. Dokumenterede reservedele omfatter styreenhed R3600005 til 12 V, akustisk enhed R3600001 og mikrofonkit R5000018. Et ekstra kontrolpanel med varenr. 21.432.00 kan anvendes til betjening fra en yderligere styreplads.
Vigtige funktionerManuelt hornsignal og automatisk tågesignal
12 V DC og maks. strømoptagelse på 1,5 A
20 W elektrisk driveffekt
800 Hz signalfrekvens
AUX/VHF-indgang på 200 mV til 3 V RMS
Mikrofon med justerbar taleforstærkning
Vandtæt højttalerenhed og IP66-beskyttelse
Monteringsbøjle i AISI 316 rustfrit stål
Typegodkendt til både op til 12 meter
Overensstemmelse med EN 60945:2002-10
