Dette MARCO elektroniske signalhorn med taleforstærker i model EW2-M er et komplet 24 V DC-lydsignalsystem til fritidsbåde, fiskefartøjer og arbejdsfartøjer med en længde på 12-20 meter. Systemet leverer et lydtryk på over 120 dB ved 1 meter og er RINA-typegodkendt til den angivne fartøjsstørrelse.
EW2-M kombinerer manuel horntone, automatisk tågesignal og transmission af talebeskeder. Den medfølgende mikrofon anvendes sammen med en klasse AB-taleforstærker, og den integrerede VHF-indgang gør det muligt at føre lyd fra en VHF-radio gennem højttalerhornet. Den manuelle horntone har prioritet over de øvrige funktioner, herunder mikrofonen.
Det automatiske tågesignal kan indstilles til et interval på 60 eller 90 sekunder. Standardsignalet varer 5 sekunder og kan erstattes af et brugerdefineret signal. Et ultralydsbaseret opvarmningssystem understøtter den akustiske membrans funktion under maritime forhold. Denne EW2-M-variant er uden den ekstra sirenefunktion, som findes på EW2-MS-modellerne.

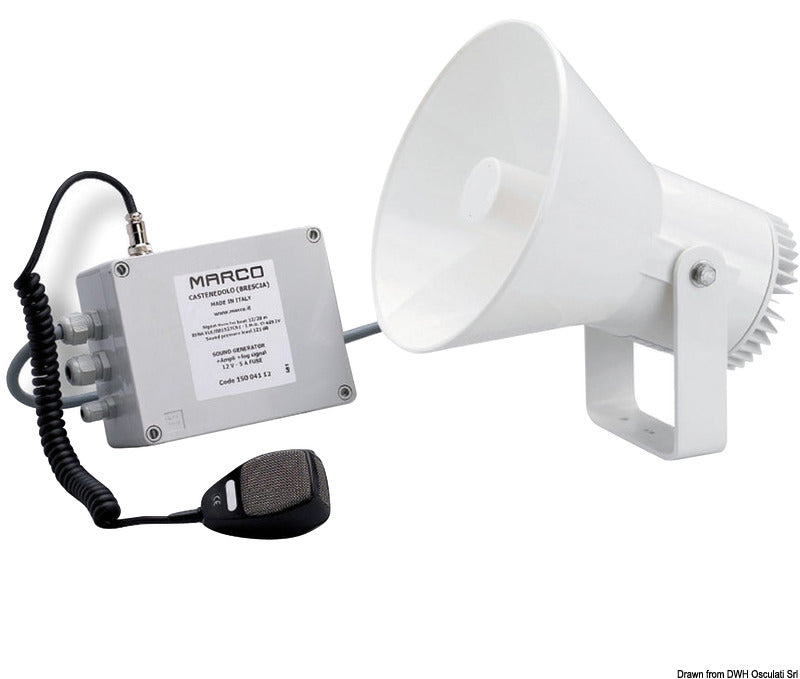

Systemet består af elektronisk højttalerhorn, elektronisk styreenhed, SB-UV-betjeningspanel, mikrofon og monteringssæt. Højttalerhornet måler 260 × 250 × 239 mm, styreenheden 164 × 214 × 87 mm og betjeningspanelet 80 × 80 × 46 mm. Højttalerenheden og SB-UV-panelet er IP67-klassificeret, og hornet leveres med et spejlpoleret beslag i rustfrit stål.
Installationen kræver kun to ledninger mellem højttalerhornet og styreenheden. Driverenheden har et fabriksmonteret 1,0 m fortinnet kabel med to ledere på 1,5 mm². Kablet bør ikke udskiftes, og driverenheden bør ikke åbnes, da kabelgennemføringen er plomberet for at bevare vandtætheden. Eventuel forlængelse udføres via en egnet samledåse eller terminalboks. Hornet monteres med en let nedadgående hældning, så vand kan løbe ud af tragten.
Det indbygningsegnede SB-UV-panel forbindes via RJ45 og samler betjening af horn-, tågesignal- og hjælpefunktioner. Et ekstra betjeningspanel med varenr. 21.432.00 kan anvendes til betjening fra endnu en styreplads. MIC2-standardmikrofonen med varenr. 21.433.36 er dokumenteret til de typegodkendte EW-horn.
Godkendelser og standarder
Systemet er specificeret efter COLREG 1972 og IMO klasse IV. Godkendelserne omfatter RINA, Lloyd’s Register MCA, Bureau Veritas, NMMA, BSH og NMMA ABYC A-23.
Dokumenterede reservedele
Den spændingsspecifikke elektroniske styreenhed til denne 24 V EW2-M-variant har reservedelsnr. R5000031. Øvrige dokumenterede reservedele omfatter højttalerenhed R5000015, mikrofon R5000018 samt RJ45-kabler på 5 m (R5000038), 10 m (R5000039) og 20 m (R5000037).
Vigtige funktioner24 V DC elektronisk signalhorn til fartøjer på 12-20 m
Lydtryk: >120 dB ved 1 m
Manuel horntone med prioritet over øvrige funktioner
Klasse AB-taleforstærker med medfølgende mikrofon
Automatisk tågesignal med 60 eller 90 sekunders interval
Integreret VHF-indgang
IP67-klassificeret højttalerenhed og SB-UV-panel
Spejlpoleret monteringsbeslag i rustfrit stål
RINA-typegodkendt og specificeret efter COLREG 1972
