Marco EW3-M elektronisk skibshorn med forstærker og tågesignal, 24 V, til fartøjer 20–75 m

Marco EW3-M elektronisk skibshorn med forstærker og tågesignal er et komplet 24 V DC-lydsignalsystem til lystbåde, fiskefartøjer og arbejdsfartøjer med en længde på 20–75 m. Systemet er typegodkendt efter COLREG 1972 og IMO klasse III og leverer et lydniveau på over 130 dB ved 1 m.

EW3-M kombinerer elektronisk skibshorn, automatisk tågesignal og en klasse AB-taleforstærker. Systemet har VHF-/aux-indgang og mikrofonindgang, og mikrofon medfølger. Ultralydsopvarmning af den akustiske membran bidrager til stabil funktion og akustisk ydelse under maritime forhold.

Det automatiske tågesignal kan indstilles til gentagelse med 60 eller 90 sekunders interval. Standardsignalet varer cirka 5 sekunder og kan erstattes af en brugerdefineret sekvens med op til otte korte eller lange signalimpulser. En ekstern trykknap kan bruges til manuel aktivering, og den manuelle tone har prioritet over systemets øvrige funktioner.

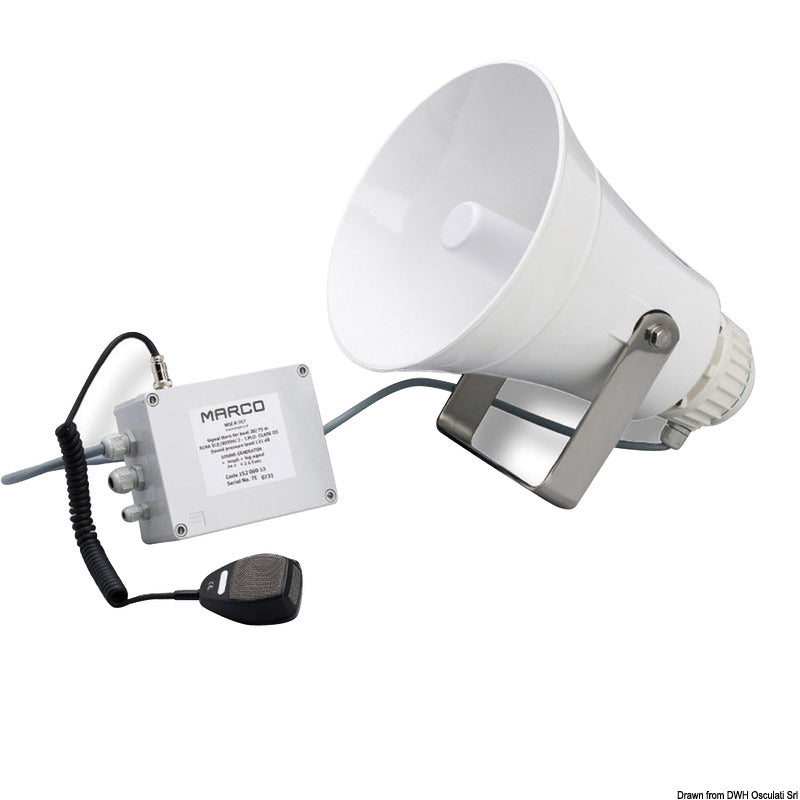

Sættet består af højttalerenhed, elektronisk controller, SB-UV-kontrolpanel, mikrofon og monteringssæt. Højttaleren måler Ø325 × 437 × 351 mm, mens controlleren måler 168 × 210 × 87 mm. Kontrolpanelet måler cirka 80 × 80 × 45 mm og kræver et indbygningshul på Ø70 mm.

Højttalerenheden og SB-UV-kontrolpanelet er IP67-klassificerede. Driveren leveres med 1,5 m fortinnet kabel på 2 × 1,5 mm², som skal afsluttes i en egnet samledåse. Controlleren har en 8-polet terminalblok, mens kontrolpanelet kommunikerer med systemet via RJ45. Højttaleren skal monteres med en let nedadgående hældning, så vand ikke samler sig i horntragten.

Godkendelserne omfatter RINA-typegodkendelse, Lloyd’s Register MCA, Bureau Veritas, NMMA, BSH og NMMA ABYC A-23. Et ekstra kontrolpanel med varenr. 21.432.00 kan anvendes til betjening fra en ekstra styrestation. MIC2-mikrofonen med varenr. 21.433.36 er dokumenteret til EW-systemet.

Reservedele

Dokumenterede reservedele omfatter kontrolenheder R5200019 og R5200009, driver R5200011, akustisk enhed R5200010, membran R5200012, mikrofon R5000018 samt RJ45-kabler R5000038 på 5 m, R5000039 på 10 m og R5000037 på 20 m.

24 V DC elektronisk skibshorn til fartøjer på 20–75 m
Lydniveau over 130 dB ved 1 m
Automatisk tågesignal med interval på 60 eller 90 sekunder
Klasse AB-taleforstærker samt VHF-/aux- og mikrofonindgang
Mikrofon, kontrolpanel, controller og monteringssæt medfølger
Højttalerenhed og kontrolpanel med IP67-beskyttelse
698 Hz signalfrekvens og maks. strømforbrug på 5 A
Typegodkendt efter COLREG 1972 og IMO klasse III
