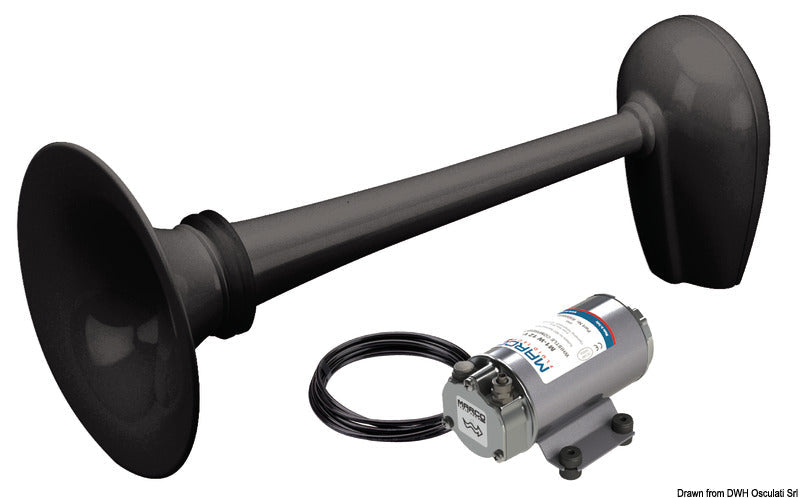

Marco PW2 pneumatisk signalhorn med kompressor i model PW2-BN er et sortmalet, typegodkendt lydsignalsystem til akustisk signalgivning på fritids- og erhvervsfartøjer. Denne variant er beregnet til 24 V DC og leveres med elektrisk M1-W-kompressor, monteringstilbehør og sort beskyttelseshætte.
Signalhornet er beregnet til fartøjer fra 12 m til under 20 m og opfylder COLREG 1972, IMO klasse IV. Det er RINA-typegodkendt, og produktmaterialet angiver desuden godkendelser fra Lloyd’s Register/MCA, Bureau Veritas, BSH og NMMA samt henvisning til NMMA ABYC A-23.
Hornet afgiver et lydniveau på over 120 dB ved 1 m med en frekvens på 315 Hz. Det pneumatiske system drives af den separate 24 V-kompressor og er konstrueret til intermitterende brug. Den maksimale strømoptagelse er 20 A, og installationen skal beskyttes med en korrekt dimensioneret 20 A-sikring. Ved kabelforbindelser til batteriet på op til 5 m anvendes et kabeltværsnit på 2,5 mm².
Hornhuset er fremstillet af messing med sortmalet overflade. PW2-BN måler 438 mm i længden, 205 mm i maksimal bredde og 210 mm i højden. Hornåbningen er Ø200 mm, og produktvægten er 4,9 kg. Systemet anvender en 8/6 mm nylonslange med 8 mm udvendig og 6 mm indvendig diameter.
Hornet monteres med cirka 5° nedadgående hældning, så vand kan løbe ud af horntragten. Kompressoren kan monteres i enhver position, men skal fastgøres på en plan overflade med M5-skruer og de medfølgende vibrationsdæmpende gummibeslag. Luftslangen må ikke klemmes eller indsnævres, og quick-fit-tilslutninger, O-ringe og kompensationsfjedre skal monteres korrekt for at sikre et tæt system.
Den røde ledning forbindes til batteriets pluspol via en seriekoblet betjeningskontakt, mens den sorte ledning forbindes til minuspolen. Hornhuset monteres med to M5-fastgørelser, og gummimåtten kan anvendes som bore- og monteringsskabelon. Den tilladte omgivelsestemperatur er −25 °C til +60 °C ved op til 90 % relativ luftfugtighed.
De elektriske ledninger bør kontrolleres månedligt, og sikringen bør kontrolleres først ved funktionsfejl. Motorbørsterne skal udskiftes efter 1.000 timers kompressordrift. En 24 V reservedelskompressor til PW2 findes som varenr. 21.440.99 og som Marco-kompressorkit R5000034. Beskyttelseshætten har reservedelsnr. R5000006.
Vigtige funktionerGodkendt pneumatisk signalhorn i Marco PW2-serien
Model PW2-BN med sortmalet messinghorn
24 V DC M1-W-kompressor medfølger
Til fartøjer fra 12 m til under 20 m
Lydniveau over 120 dB ved 1 m
Lydfrekvens på 315 Hz
COLREG 1972, IMO klasse IV
Hornmål: 438 × 205 × 210 mm
Hornåbning: Ø200 mm
Maksimal strømoptagelse og sikring: 20 A
