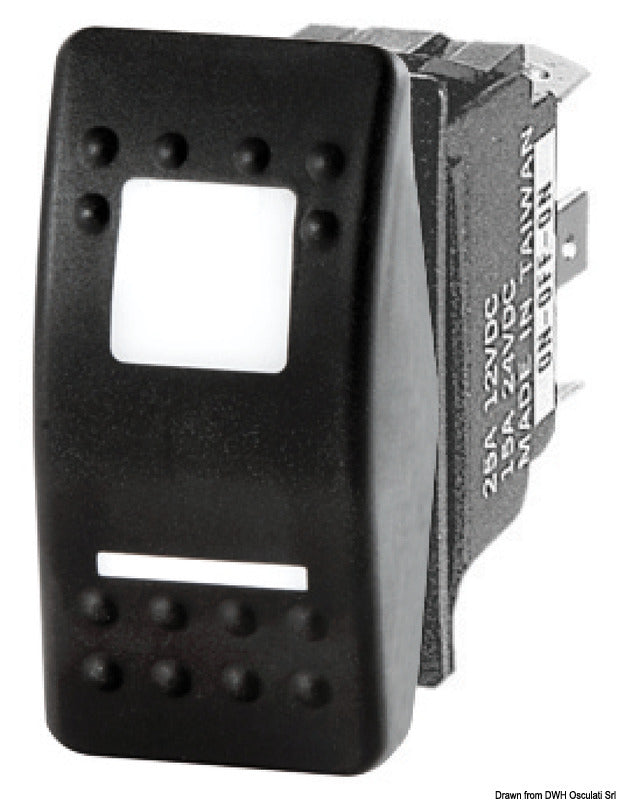

Denne Marina R II vandtæt vippekontakt med dobbelt rød LED, uden vippeknap er et 1-polet kontaktmodul til panelmontering i elektriske 12/24 V DC-systemer. Kontakten har fastholdende ON-OFF-funktion og tre terminaler.
Kontaktmodulet er IP56-klassificeret og monteres med snap-in-fastgørelse i et rektangulært panelhul på 21,5 × 36,8 mm. Målet angiver den nødvendige paneludskæring og ikke kontaktens udvendige dimensioner.
Den maksimale belastning er 20 A ved 12 V og 12 A ved 24 V. Den dobbelte røde LED-belysning består af én LED til funktionssymbolet, som er konstant tændt, samt én LED til indikatoråbningen under symbolet, som tænder, når den tilsluttede funktion aktiveres.
Vippeknappen med funktionssymbol medfølger ikke og bestilles separat fra Marina R II-serien 14.299.xx. Serien omfatter både vippeknapper med stiv overflade og semistive, skridsikre udførelser samt symboler til forskellige elektriske funktioner. Ved installation i et eksisterende panel skal det bemærkes, at de aktuelle Marina R II-vippeknapper ikke er kompatible med ældre Marina R-kontakter solgt til og med februar 2021.
Kontaktmodulet kan monteres med kompatible panelrammer fra familien 14.197.xx. Dokumenterede rammedele omfatter midterindsats 14.197.21, enkelt ramme 14.197.22, lukkeprop 14.197.23 og højre/venstre endeindsats 14.197.31.
Vigtige funktioner1-polet, fastholdende ON-OFF-funktion
Til 12/24 V DC-systemer
Maks. 20 A ved 12 V og 12 A ved 24 V
Dobbelt rød LED til symbol- og statusbelysning
IP56-klassificeret kontaktmodul
Tre terminaler
Snap-in-panelmontering
Kræver panelhul på 21,5 × 36,8 mm
Leveres uden vippeknap
