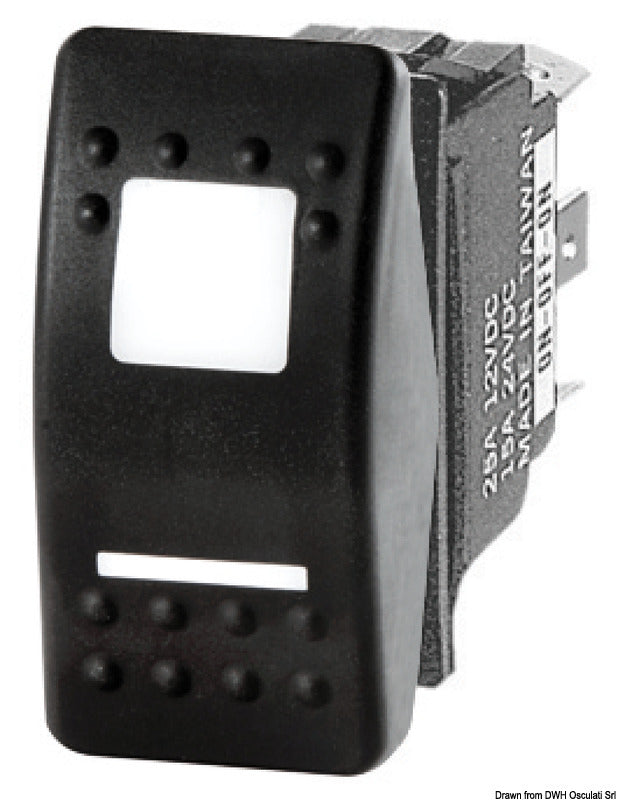

Denne Marina R II IP56-vippekontakt uden vippe er en 1-polet, panelmonteret kontaktindsats med koblingsfunktionen (ON)-OFF-(ON). Den er anbefalet til elektrisk styring af hydrauliske landgange, ankerspil og flaps eller trimplaner.
Begge ON-positioner er momentane og har fjederretur til den centrale OFF-position. Funktionen er velegnet til udstyr, der kun skal aktiveres, mens kontakten holdes inde i den ønskede retning.
Kontakten er beregnet til 12/24 V DC og har en maksimal strømkapacitet på 20 A ved 12 V og 12 A ved 24 V. Den elektriske tilslutning foretages via fire terminaler, og kapslingsklassen IP56 beskytter kontaktindsatsen mod støv og kraftige vandstråler.
Den dobbelte røde LED-belysning består af én LED til funktionssymbolet og én LED til en særskilt slids under symbolet. Symbolbelysningen er beregnet til at være konstant tændt, mens den nederste indikator tændes, når den styrede funktion aktiveres.
Kontaktindsatsen monteres i et rektangulært panelhul på 21,5 × 36,8 mm. Den synlige Marina R II-vippefront med bagbelyst symbol medfølger ikke og skal bestilles separat. Marina R II-vippefronter fra 14.299-serien passer til denne kontaktserie, men er ikke kompatible med ældre Marina R-kontakter solgt til og med februar 2021.
Relevante vippefronter
Til flapstyring kan vippefront 14.299.43 eller 14.299.04 anvendes. Til ankerspilsbetjening kan 14.299.53 eller 14.299.14 anvendes. Neutrale vippefronter uden symbol findes som 14.299.48 og 14.299.09.
Kompatible panelrammedele omfatter midterindsats 14.197.21, ramme til én kontakt 14.197.22, lukkeprop 14.197.23 og højre/venstre endeindsats 14.197.31.
Vigtige funktioner1-polet koblingsfunktion: (ON)-OFF-(ON)
Momentane ON-positioner med fjederretur
12/24 V DC
Maks. 20 A ved 12 V og 12 A ved 24 V
Fire terminaler
Dobbelt rød LED-belysning
Kapslingsklasse IP56
Paneludskæring: 21,5 × 36,8 mm
Vippefront bestilles separat
