Marina TOP vandtæt vippekontakt med dobbelt LED er en 1-polet ON-OFF-ON-kontakt til panelmontering i elektriske 12/24 V DC-systemer på både. De tre faste kontaktstillinger gør det muligt at vælge mellem to separate kredsløb med en neutral OFF-position i midten. Varianten er blandt andet beregnet til navigationslys, lænsepumper og tilsvarende installationer med to valgbare udgange.
Kontakten har fire terminaler og en maksimal belastning på 20 A ved 12 V eller 10 A ved 24 V. Terminal 2 anvendes som fælles positiv tilførsel, terminal 7 som negativ forbindelse til LED-kredsløbet, mens terminal 1 og 3 fungerer som de to skiftede udgange. I den ene ON-position forbindes tilførselen med den ene udgang, og i den anden ON-position forbindes den med den anden udgang.

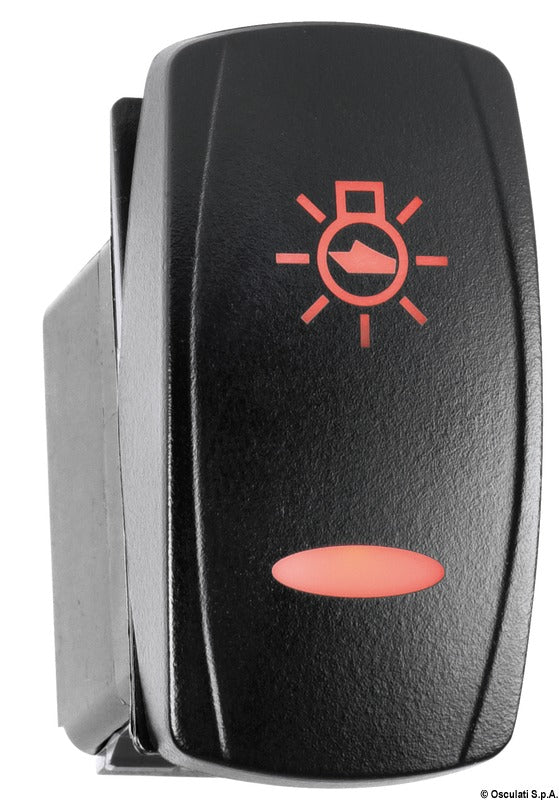

De to røde LED'er har hver sin funktion. Den ene sørger for konstant belysning af symbolet på den separat monterede vippe, mens den anden viser, når kontakten er aktiveret. Kontakten leveres uden den udvendige symbolvippe, så en passende Marina TOP OVAL-vippe vælges separat efter installationens funktion.

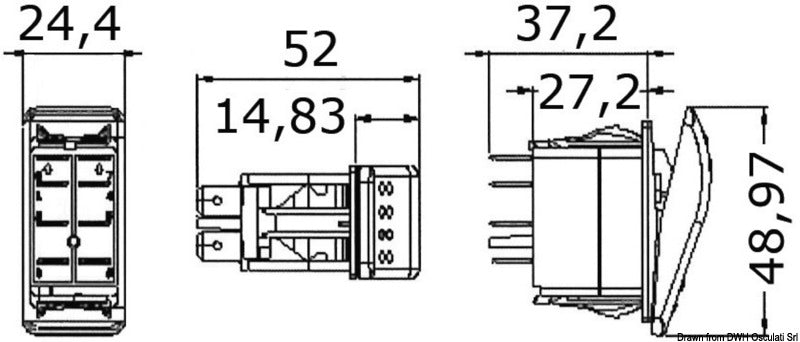

Kapslingsklassen er IP56. Kontakten monteres med snap-/panelmontering i en rektangulær udskæring på 21,5 × 36,8 mm. Det fælles Marina TOP-kontaktformat måler 24,4 mm i bredden, 48,97 mm i højden og 52 mm i dybden.
Kompatible symbolvipper
Der kan blandt andet vælges separate OVAL-vipper til navigationslys (14.213.21), anker-/fortøjningslys (14.213.22), lænsepumpe (14.213.27), neutral uden symbol (14.213.29), lænsepumpe 2 (14.213.30), instrument-/panelbelysning (14.213.31), cockpit-/kabinebelysning (14.213.33), ankerspil (14.213.34), lys (14.213.38), kabinebelysning (14.213.45), gangbro-/undervands-/salingslys (14.213.49) og dæk-/courtesybelysning (14.213.50). Der findes desuden vipper til horn, flaps, udsugningsventilator, vinduesvisker, trykvandspumpe og åbning af luge eller port.
Vigtige funktioner1-polet ON-OFF-ON-kontakt med tre faste positioner
Valg mellem to separate kredsløb med center-OFF
Til elektriske 12/24 V DC-systemer
Maks. belastning: 20 A ved 12 V og 10 A ved 24 V
Fire terminaler
To røde LED'er til symbolbelysning og aktiveringsindikering
IP56-kapslingsklasse
Snap-/panelmontering i udskæring på 21,5 × 36,8 mm
Leveres uden symbolvippe
