Marina TOP vandtæt vippekontakt med dobbelt LED er en panelmonteret kontaktindsats til automatisk og manuel styring af en lænsepumpe. Denne 1-polede variant har kontaktfunktionen (ON)-OFF-ON og leveres uden betjeningsvippe.
Kontakten har tre stillinger. Den første ON-stilling er momentan med fjederretur, midterstillingen er OFF, og den anden ON-stilling er fastholdt. Funktionen gør kontakten velegnet til installationer, hvor en lænsepumpe skal kunne vælges mellem manuel aktivering, slukket tilstand og automatisk drift.
Den dobbelte LED-indikering har to separate funktioner. Den ene LED belyser symbolet på den separat monterede vippe og er konstant tændt, mens den anden LED viser, når kontakten eller den tilsluttede forbruger er aktiveret.
Kontaktindsatsen er klassificeret til IP56 og beregnet til 12/24 V marineinstallationer. Den maksimale kontaktbelastning er 20 A ved 12 V og 10 A ved 24 V. Elektrisk tilslutning sker via fire terminaler.

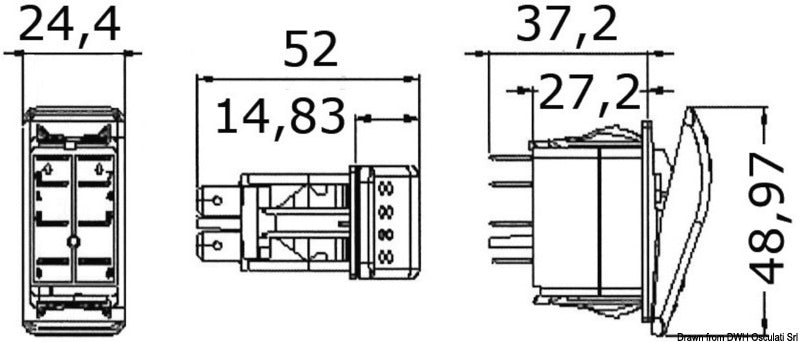

Kontakten monteres i et rektangulært paneludsnit på 21,5 × 36,8 mm. Fronten måler 24,4 × 48,97 mm, og det samlede dybdemål er 52 mm. En passende Marina TOP OVAL-vippe skal bestilles separat.
Til lænsepumpestyring kan symbolvippe 14.213.27 eller 14.213.30 anvendes. Hvis der ønskes en neutral vippe uden symbol, kan 14.213.29 vælges.
Vigtige funktionerKontaktfunktion: (ON)-OFF-ON
1-polet kontakt med tre stillinger
Momentan første ON-stilling og fastholdt anden ON-stilling
Til automatisk og manuel styring af lænsepumpe
Dobbelt LED til symbolbelysning og aktiveringsindikering
Maks. 20 A ved 12 V og 10 A ved 24 V
IP56-beskyttelse
Fire terminaler
Paneludsnit: 21,5 × 36,8 mm
Leveres uden betjeningsvippe
