Marina TOP vandtæt vippekontakt med dobbelt LED er en unipolær kontaktindsats til panelmontering i maritime elinstallationer. Varianten har kontaktfunktionen (ON)-OFF-(ON), hvor centerpositionen er OFF, og parenteserne angiver momentane ON-positioner.
Kontakten er beregnet til 12/24 V DC-systemer og kan belastes med maks. 20 A ved 12 V eller 10 A ved 24 V. Den har fire terminaler og kan blandt andet anvendes til styring af hydrauliske landgange, flaps, elektriske stiger, elektriske tage og spil. Den tilsluttede belastning skal holdes inden for kontaktens angivne strømkapacitet eller styres via et passende dimensioneret relæ.

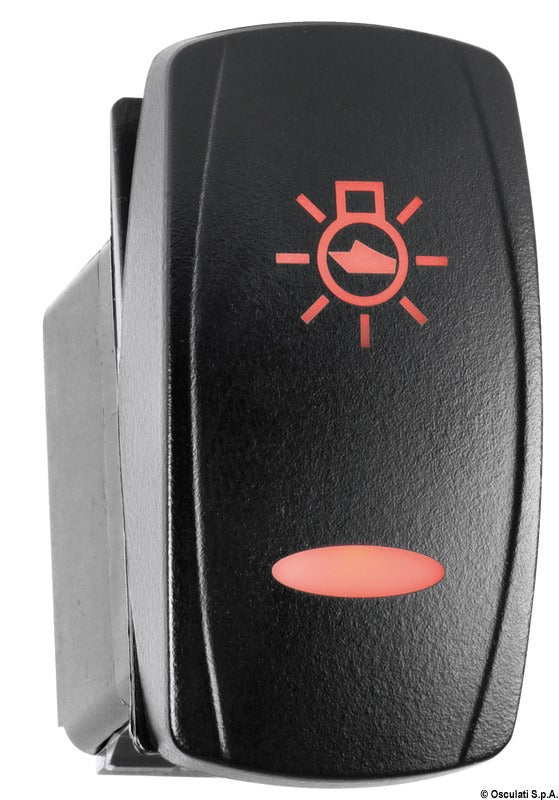

Den integrerede dobbelte LED-funktion giver både konstant belysning af funktionssymbolet på den valgte betjeningsvippe og en separat indikering, når kontakten er aktiveret. Kontaktindsatsen har kapslingsklasse IP56 og er egnet til udsatte marineinstallationer, men er ikke beregnet til permanent nedsænkning.

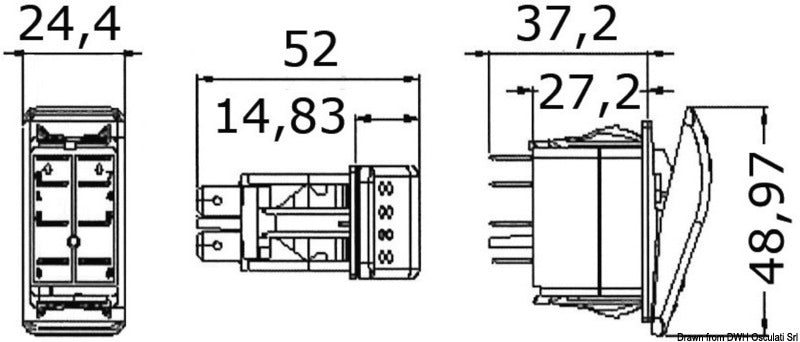

Monteringen kræver en rektangulær paneludskæring på 21,5 × 36,8 mm. Kontakten leveres uden betjeningsvippe, så en Marina TOP-vippe med det ønskede symbol skal bestilles separat.
Kompatible betjeningsvipper
Kompatible Marina TOP-vipper omfatter blandt andet varenr. 14.213.24 til flaps, 14.213.34 til ankerspilskontrol og 14.213.29 i neutral udførelse uden symbol. Øvrige dokumenterede symbolvipper omfatter 14.213.21, 14.213.22, 14.213.23, 14.213.25, 14.213.26, 14.213.27, 14.213.28, 14.213.30, 14.213.31, 14.213.33, 14.213.35, 14.213.38, 14.213.45, 14.213.49 og 14.213.50.
Vigtige funktionerKontaktfunktion: (ON)-OFF-(ON)
Unipolær udførelse med 4 terminaler
Til 12/24 V DC-systemer
Maks. 20 A ved 12 V og 10 A ved 24 V
Dobbelt LED til symbolbelysning og aktiveringsindikering
Kapslingsklasse IP56
Rektangulær paneludskæring på 21,5 × 36,8 mm
Leveres uden betjeningsvippe
