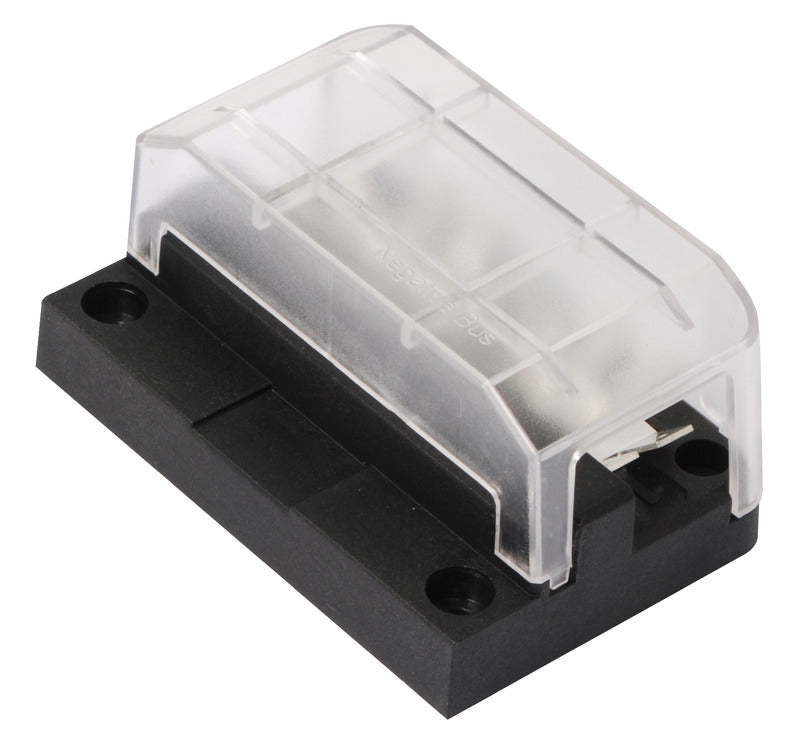

Modulær minus-samleskinne med 12 Faston-tilslutninger er et elektrisk fordelingsmodul til samling af flere negative returledninger på én fælles minusforbindelse. Modulet er beregnet til 12/24 V DC-installationer og kan anvendes selvstændigt eller som del af et modulopbygget fordelingssystem.

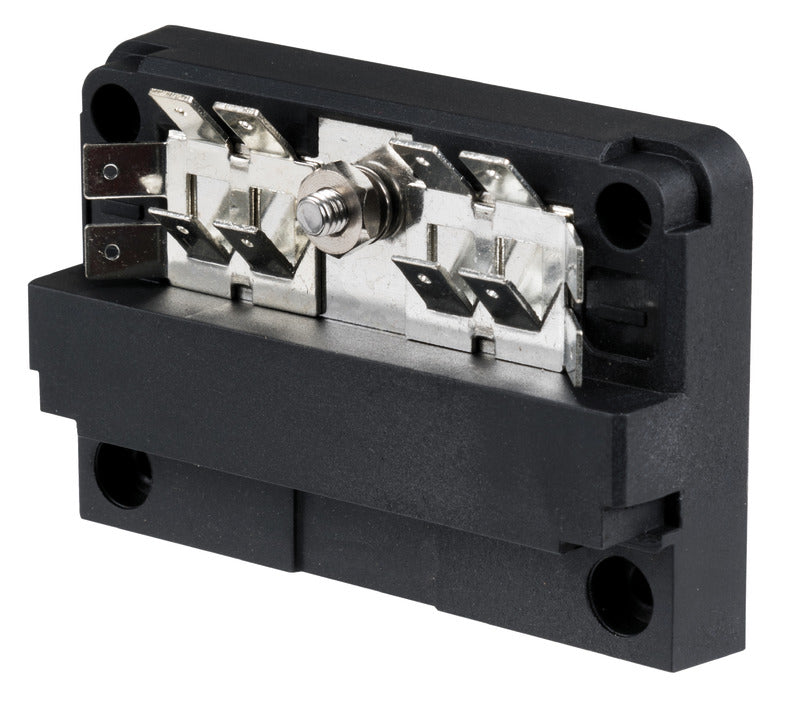

Samleskinnen har 12 negative tilslutninger og en maksimal samlet belastning på 100 A. Den fælles minusforbindelse etableres via en M5-hovedstud, mens de enkelte kredse tilsluttes gennem 12 Faston-fladstik på ca. 6 mm. Opbygningen samler returledningerne på ét sted og giver en mere overskuelig kabelføring.
Basismodul 2 måler 86 × 57 × 41 mm, svarende til 86 mm i bredden, 57 mm i højden og 41 mm i dybden. Et dæksel beskytter tilslutningsområdet, og fire medfølgende skruer anvendes til fast montering.

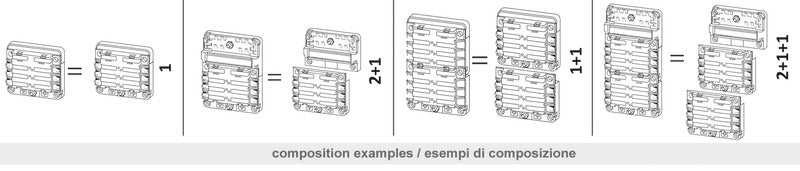

Den modulære konstruktion gør det muligt at forbinde samleskinnen direkte med 6-plads-sikringsholderen med varenr. 14.182.01. Kombinationen samler sikrede positive kredse og de tilhørende negative forbindelser i et sammenbygget system. Sikringsholderen medfølger ikke.
Vigtige funktioner12 negative Faston-tilslutninger
12/24 V DC
Maks. samlet belastning: 100 A
12 × ca. 6 mm fladstikterminaler
1 × M5-hovedstud til fælles minus
Produktmål: 86 × 57 × 41 mm
Dæksel og fire monteringsskruer medfølger
Kan anvendes selvstændigt eller sammen med varenr. 14.182.01
