Multiflex hydraulisk styresystem-kit til indenbordsmotor op til 115 hk er et komplet, manuelt hydraulisk bådstyringssystem med LM-HP-16-ratpumpe, LM-IC-AL-styrecylinder, hydraulikslanger, fittings og hydraulikolie.

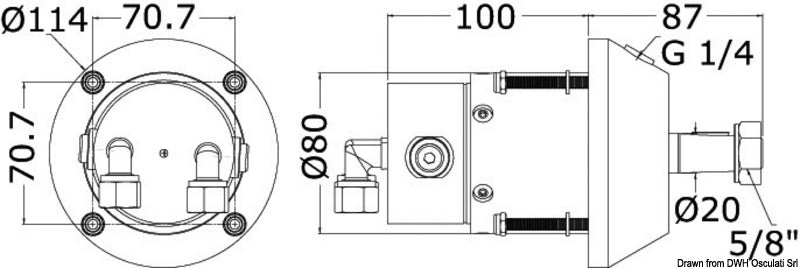

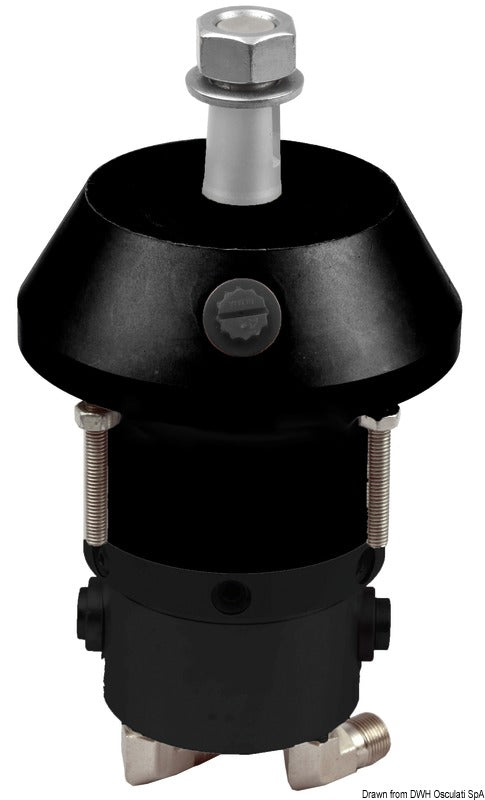

Den halvforsænkede LM-HP-16-ratpumpe er en aksialstempelpumpe med fem stempler og en fast slagvolumen på 16 cm³ pr. ratomdrejning. Pumpen har kuglelejebåret stempelbane, indbygget låseventil og integreret trykaflastningsventil ved 50 bar. Låseventilen reducerer overførsel af tilbageslag fra cylinder og ror til rattet, mens trykaflastningen beskytter styrekredsen mod unormal trykstigning.

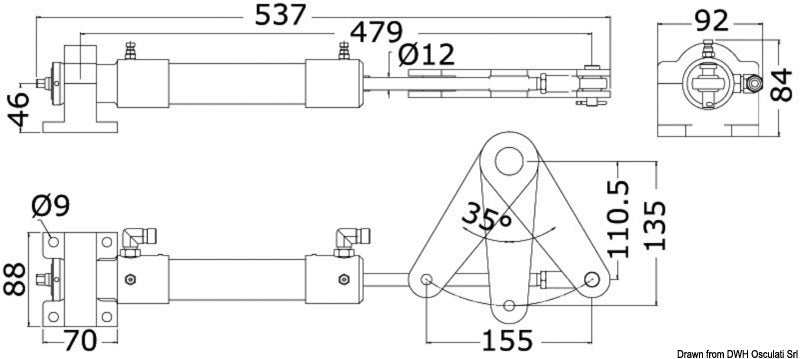

Ratpumpen har en konisk rataksel på 3/4″ og porte med 9/16-24 UNEF-gevind. Den kan anvendes med rat på op til 350 mm i diameter. Den medfølgende LM-IC-AL-cylinder er frontmonteret og har et volumen på 60 cm³ samt en slaglængde på 160 mm.
Kittet leveres med to hydraulikslanger på hver 6 m i dimensionen 9/16″. Slangerne kan afkortes til den nødvendige installationslængde og er forsynet med genanvendelige terminalfittings. Der medfølger desuden 1 liter hydraulikolie til systemet.
Styresystemet er i overensstemmelse med direktiv 2013/53/EU og standard ISO 10592:1995/A1:2000. Systemet er konfigureret til hydraulisk styring af både med indenbordsmotor og en maksimal motoreffekt på 115 hk.
Vigtige funktionerKomplet hydraulisk styresystem-kit til indenbordsmotor
Maksimal motoreffekt: 115 hk
LM-HP-16-ratpumpe med 16 cm³/omdr. og 5 stempler
Låseventil og trykaflastningsventil ved 50 bar
LM-IC-AL-cylinder med 60 cm³ volumen og 160 mm slaglængde
2 × 6 m afkortelige 9/16″-hydraulikslanger
Genanvendelige terminalfittings og 1 liter hydraulikolie medfølger
Maksimal ratdiameter: 350 mm
Overholder direktiv 2013/53/EU og ISO 10592:1995/A1:2000
