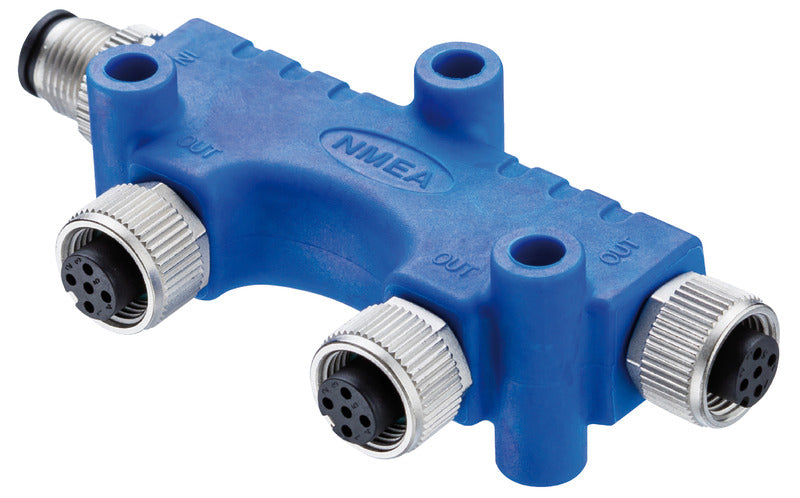

Dette NMEA 2000 multistik er en 2-vejs forbindelseskomponent til forgrening af et NMEA 2000-netværk. Det har to gennemgående backbone-forbindelser og to sideudgange til tilslutning af netværksenheder.
Multistikket anvender 5-polede Micro-forbindelser og er dimensioneret til 4 A og 60 V. Angivelserne 22 AWG og 24 AWG er knyttet til stikfamilien, men fordelingen mellem strøm- og dataledere er ikke specificeret.
Stikforbindelserne er udført i metal, mens fordelingshuset er blåt. Kapslingsklassen IP68 beskytter forbindelsen mod indtrængning af støv og vand under de betingelser, som IP68-klassificeringen omfatter.
Huset har integrerede monteringsører med huller til fastgørelse. Multistikket er beregnet til NMEA 2000-installationer med Micro-type forbindelser og kan indgå i netværk mellem kompatibelt marineelektronisk udstyr.
Relaterede netværkskomponenter
Separate NMEA 2000-terminatorer findes som han-terminator med varenr. 29.364.01 og hun-terminator med varenr. 29.364.02. Disse medfølger ikke som dokumenteret tilbehør.
Vigtige funktioner2-vejs multistik til NMEA 2000-netværk
To backbone-forbindelser og to sideudgange
Micro-type med 5 kontakter pr. stikforbindelse
Mærkestrøm: 4 A
Volt: 60 V
Kapslingsklasse: IP68
Metalstik og blåt fordelingshus
Integrerede monteringsører
