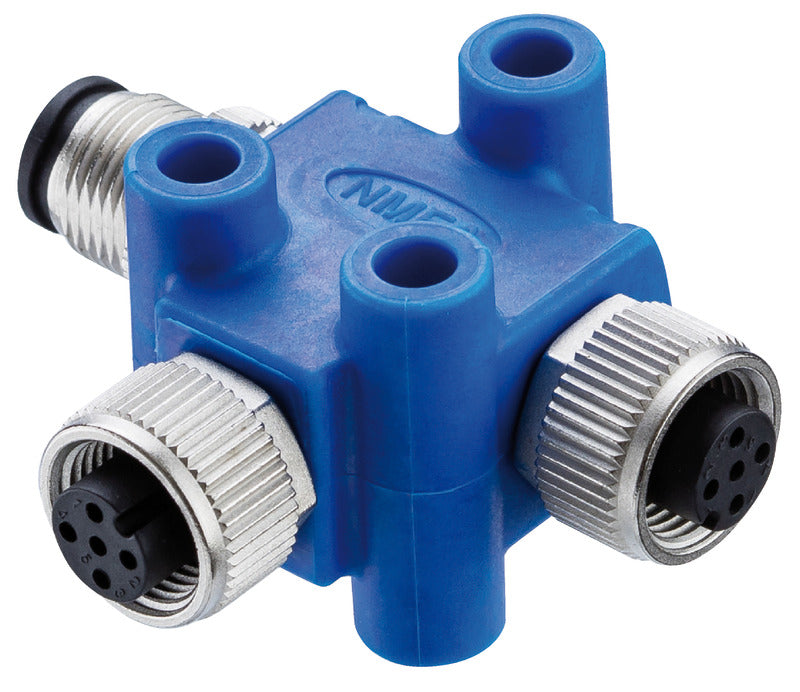

Denne NMEA 2000-forbindelsesnode er en passiv netværkskomponent med tre tilslutninger fordelt på to hunstik og ét hanstik. Den anvendes til at forbinde komponenter i et NMEA 2000-netværk.
Forbindelsesnoden gør det muligt at samle netværksforbindelser, så kompatibel maritim elektronik kan udveksle data via den fælles NMEA 2000-kanal. Det kan eksempelvis omfatte GPS-, vind-, dybde- og AIS-udstyr, når enhederne har passende NMEA 2000-tilslutning.
Stikkene er udført i metal, og komponenten har blå farve. Kapslingsklassen er IP68, hvilket gør forbindelsesnoden egnet til installationer i maritime miljøer, når den monteres med kompatible forbindelser.
Tilslutningerne er af typen Micro med angivelsen 22 AWG/24 AWG. Denne angivelse beskriver stiktypen og betyder ikke, at forbindelsesnoden leveres med et kabel.
Relaterede systemkomponenter omfatter han-/hunkabler med varenr. 29.361.01, 29.361.03, 29.361.05 og 29.361.12 samt 120 Ω-terminatorerne 29.364.01 og 29.364.02. Forbindelsesnoden har ikke en indbygget terminatormodstand.
Vigtige funktionerPassiv forbindelsesnode til NMEA 2000-netværk
Tre NMEA 2000-tilslutninger
Stikkonfiguration: 2 hun + 1 han
Micro-stik til 22 AWG/24 AWG
Stik udført i metal
Blå farve
Kapslingsklasse IP68
Ingen indbygget 120 Ω-terminatormodstand
