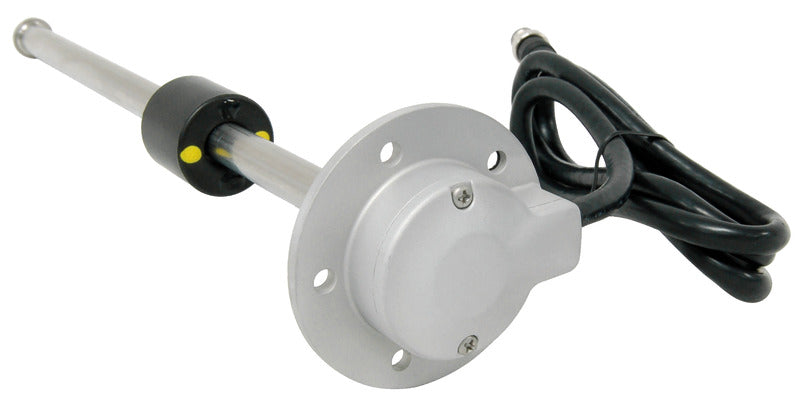

Denne NMEA 2000-niveausensor til sortvandstank i S5 NMEA 2000-serien har en sensorlængde på 700 mm og er forprogrammeret til måling af sortvand. Sensoren overfører tankniveau og tanktype til kompatible instrumenter og multifunktionsdisplays via NMEA 2000 PGN 127505.

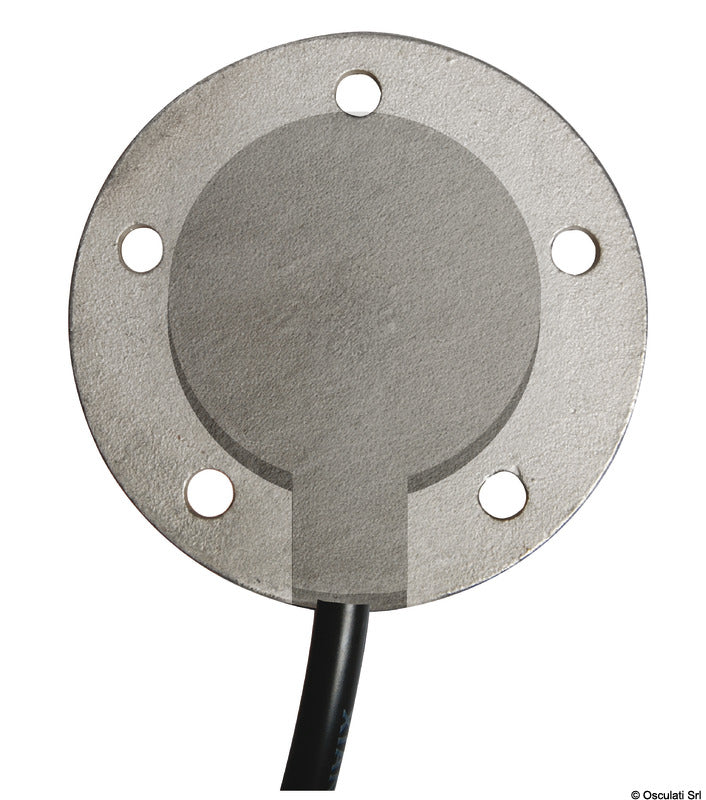

Sensoren har en krop i rustfrit stål, kapslingsklasse IP65 og international SAE 5-huls flange. Flangen har en udvendig diameter på 65 mm og en hulcirkel på 54 mm. Monteringen udføres med fem M5-fastgørelser i SAE-mønster samt en 2 mm NBR-pakning.
Tilslutningen sker via et Micro-C-hanstik direkte til et T-stik på et eksisterende NMEA 2000-netværk. Det tilknyttede kabel måler 990 ±30 mm. Sensoren er kompatibel med 12/24 V-installationer, mens arbejdsindgangen via NMEA 2000-netværket er 9–16 V DC. Det maksimale strømforbrug er 50 mA, og den nominelle effekt er 720 mW.
Tankkapaciteten kan programmeres, så et kompatibelt display kan vise volumen i liter i stedet for alene procent. På installationer med flere sortvandstanke kan sensorerne tildeles individuelle tanknumre. Sensoren kan desuden omprogrammeres til brændstof, ferskvand, gråvand eller sortvand med NMEA 2000-programmeren med varenr. 27.165.00.
Arbejdstemperaturen er −40 °C til +85 °C. Ved installation skal Micro-C-stikkets låsering spændes korrekt for at sikre en tæt netværksforbindelse. Der kræves et korrekt termineret NMEA 2000-netværk med et ledigt T-stik.
Vigtige funktionerForprogrammeret til sortvandstank
Sensorlængde: 700 mm
NMEA 2000-udgang med PGN 127505
SAE 5-huls international flange
Krop i rustfrit stål
Kapslingsklasse: IP65
Micro-C-hanstik og 990 ±30 mm kabel
Kompatibel med 12/24 V-installationer
Programmerbar tankkapacitet og tanknummer
Arbejdstemperatur: −40 °C til +85 °C
