Dette NMEA 2000-stik- og kabelsæt er et komponentsæt til etablering eller udbygning af et NMEA 2000-netværk om bord. Sættet anvender Micro-stik og samler de centrale forbindelsesdele til strømforsyning, terminering, fordeling og kabelforbindelse i netværket.

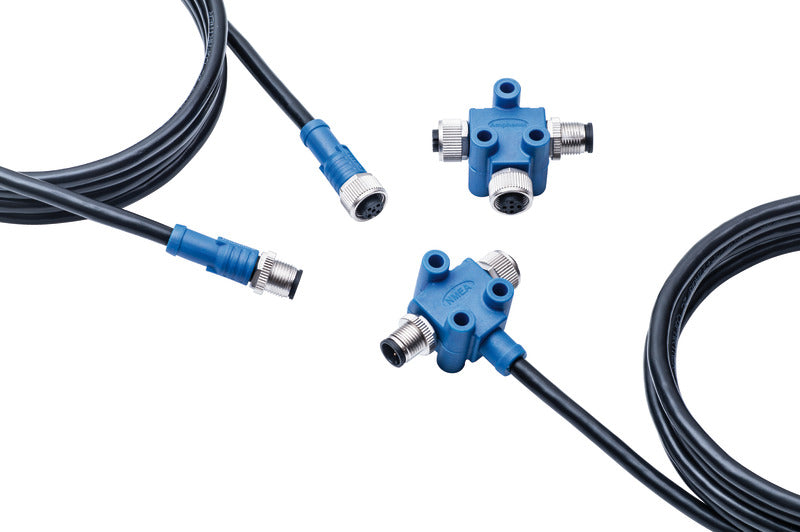

Sættet indeholder et strømkabel med T-stykke, et hun-termineringsstik, en tilslutningsnode med tre porte samt et 2 m langt han/hun-forbindelseskabel. Tilslutningsnoden har to hunporte og én hanport, mens termineringsstikket har en modstand på 120 Ω.
Stikkene er fremstillet af metal og udført i blå farve. Stikformatet er Micro til lederdimensionerne 22 AWG og 24 AWG, og de beskrevne forbindelser har fem kontakter. Kapslingsklassen IP68 beskytter forbindelserne mod indtrængning af støv og vand under de betingelser, som klassifikationen omfatter.
De beskrevne forbindelser er angivet til op til 60 V. Kablerne er mærket til 3 A, mens bestemte stik og forbindelser er angivet til 4 A. Da komponenterne har forskellige strømværdier, skal belastningen vurderes ud fra den enkelte kabel- eller stikforbindelse og ikke som én fælles strømkapacitet for hele sættet.
Sættet er beregnet til NMEA 2000-netværk med Micro-stik og kan bruges til den fælles datakanal mellem kompatibelt marineelektronisk udstyr, eksempelvis enheder til GPS-data, vind, dybde og AIS. Der er ikke knyttet kompatibilitet til et bestemt instrumentmærke eller en bestemt instrumentmodel.
Vigtige funktionerNMEA 2000-stik- og kabelsæt med Micro-stik
Strømkabel med T-stykke
Hun-termineringsstik med 120 Ω modstand
Tilslutningsnode med 3 porte: 2 hun og 1 han
2 m han/hun-forbindelseskabel
Metalstik med 5 kontakter
Til 22 AWG og 24 AWG ledere
IP68-kapslingsklasse
Op til 60 V
3 A for kabler og 4 A for bestemte stik og forbindelser
