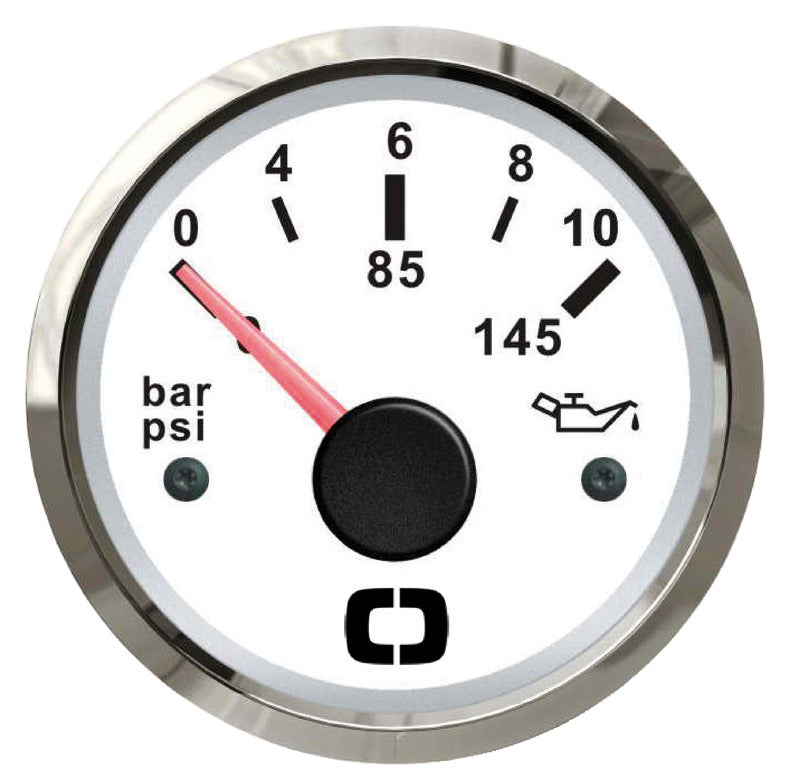

Denne olietryksmåler er et analogt motorinstrument til overvågning af motorens olietryk. Varianten har et måleområde på 0–10 bar, hvid instrumentskive og blank, poleret frontring.
Instrumentet kan anvendes med både 12 V og 24 V installationer. Skiven kan baggrundsbelyses i rødt eller gult, så visningen kan tilpasses instrumentpanelets øvrige belysning.
Konstruktionen har kapslingsklasse IP67, hus i teknopolymer og frontring i AISI 316 rustfrit stål. Den konvekse, transparente linse er antidugbehandlet, hvilket forbedrer aflæsningen under skiftende temperatur- og fugtforhold.
Instrumentets udvendige diameter er 57 mm. Det monteres i et panelhul på Ø 51 mm og kræver en indbygningsdybde på 45 mm. Den elektriske tilslutning på bagsiden er udført med bajonetstik.
Måleren skal forbindes med en kompatibel VDO-type olietrykssender med 10 bar måleområde og signalområde 10–184 Ω. Senderen skal vælges efter motorens gevind, jordingsprincip, eventuelle alarmkontakt og installation med én eller to instrumentstationer.
Relaterede olietrykssendere
Dokumenterede 10 bar-sendere med 1/8"-27 NPT-gevind har varenr. 27.502.00, 27.557.00, 27.563.00 og 27.565.00. Varianter med M10×1-gevind har varenr. 27.503.00, 27.507.00 og 27.562.00. Vælg sender efter motor og installationskrav.
Kontrollér altid senderens trykområde, signal, gevind og elektriske funktion inden installation.
Vigtige funktionerAnalog visning af olietryk fra 0–10 bar
12/24 V forsyning
Hvid skive og blank, poleret frontring
Rød eller gul baggrundsbelysning
Udvendig diameter: 57 mm
Panelhul: Ø 51 mm
Indbygningsdybde: 45 mm
IP67 og antidugbehandlet linse
Frontring i AISI 316 rustfrit stål
Bajonettilslutning på bagsiden
