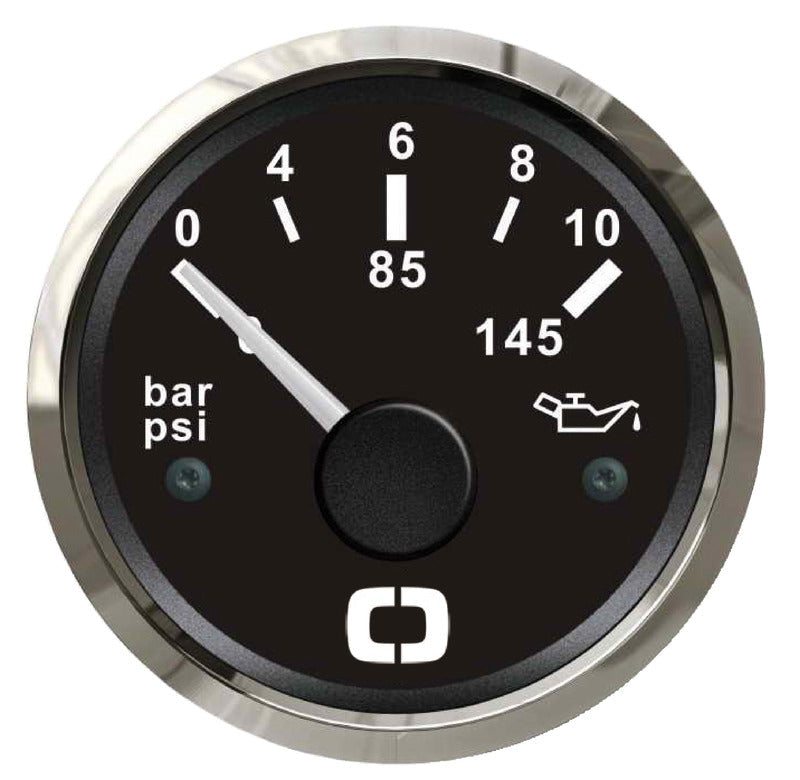

Denne olietryksmåler er et analogt motorinstrument til overvågning af motorens olietryk fra 0 til 10 bar. Instrumentet har sort skive, blank frontring og kan anvendes i maritime instrumentpaneler med 12 eller 24 V elektrisk system.
Den analoge viserskive har valgfri rød eller gul baggrundsbelysning, så belysningen kan tilpasses det øvrige instrumentpanel. Den klare, konvekse linse er antidugbehandlet, og instrumentet har kapslingsklasse IP67. Huset er fremstillet af teknopolymer, mens frontringen er udført i blankt AISI 316 rustfrit stål.
Instrumentets udvendige diameter er 57 mm, og dybden er 45 mm. Produkttabellen angiver en huldiameter på 51 mm, mens installationsvejledningen foreskriver en paneludskæring på 52 mm. Der skal være mindst 55 mm fri plads bag panelet, og instrumentet kan monteres i paneler med en tykkelse på 0,5-20 mm.
Olietryksmåleren monteres fra panelets forside og fastholdes med en ring fra bagsiden. Instrumenthuset har en positioneringstap, og den prækalibrerede bagtilslutning anvender bajonetstik. Rød ledning tilsluttes positiv forsyning, blå ledning til stel og sort ledning til sensoren. Gul ledning aktiverer gul belysning, mens orange ledning aktiverer rød belysning. Ved 24 V-installation skal de foreskrevne spændingsreducerende modstande anvendes.
Instrumentet kræver en separat VDO-kompatibel olietrykssender til 0-10 bar. Senderen skal vælges efter motorens gevind, elektriske steltype og eventuelle behov for alarmkontakt. Dokumenterede 10 bar-sendere omfatter varenr. 27.502.00, 27.563.00, 27.565.00, 27.503.00, 27.507.00 og 27.562.00; den korrekte variant afhænger af installationen.
Vigtige funktionerMåleområde: 0-10 bar
Analog viserskive med sort baggrund
Blank frontring i AISI 316 rustfrit stål
Valg mellem rød og gul baggrundsbelysning
Forsyning: 12/24 V
IP67-beskyttet instrument
Antidugbehandlet, konveks linse
Udvendig diameter: 57 mm
Paneludskæring: 52 mm
Kræver separat VDO-kompatibel 0-10 bar-sender
