Denne ovale kontaktvippe med trimflapsymbol til Marina TOP-kontakt er en separat betjeningsdel med funktionskode 04. Det lasergraverede symbol identificerer betjeningen til flap eller trimflaps og gør funktionen let at genkende på kontaktpanelet.
Kontaktvippen monteres på en kompatibel Marina TOP-kontaktbase og er ikke en komplet elektrisk kontakt. Kontaktbasen vælges separat efter det konkrete trimflapsystems krav til kredsløbstype, poltal, terminalantal og momentfunktion.
Marina TOP-systemet har belyst funktionssymbol samt en ekstra lysindikering, når kontakten er aktiveret. Selve belysningen leveres af de dobbelte LED'er i den kompatible kontaktbase, mens kontaktvippen viser det valgte funktionssymbol.
Kontaktvippen er kompatibel med Marina TOP-kontaktbaserne i 14.212-serien. Til trimflaps er kontaktbase 14.212.05 med enpolet (ON)-OFF-(ON)-funktion og kontaktbase 14.212.03 med topolet (ON)-OFF-(ON)-funktion dokumenterede muligheder. Den korrekte kontaktbase skal vælges efter installationens elektriske funktion.
Vigtige funktionerSeparat oval kontaktvippe til Marina TOP-kontakter

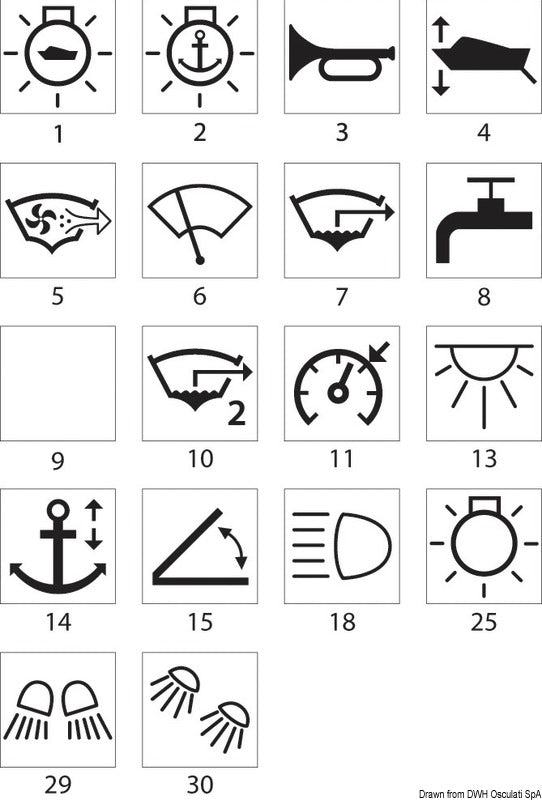

Lasergraveret symbol til flap og trimflaps
Funktionskode 04
Understøtter belyst funktionssymbol i Marina TOP-systemet
Understøtter ekstra aktiveringsindikering via kontaktbasen
Leveres som 1 stk.
Kontaktbase medfølger ikke
