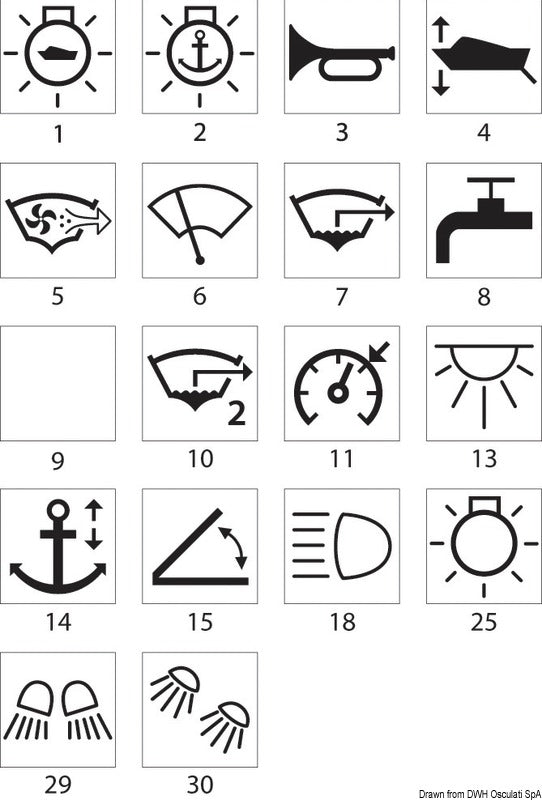

Oval vippeknap med lænsepumpesymbol til Marina TOP-afbrydere. Symbolnummer 07 identificerer betjeningen til en lænsepumpe. Vippeknappen er en separat systemkomponent og ikke en komplet elektrisk afbryder.
Det laserbearbejdede funktionssymbol er beregnet til gennemlysning, så lænsepumpefunktionen kan identificeres på et belyst kontaktpanel. Nederst på vippen findes en separat oval indikatorflade, som lyser, når den underliggende afbryder er aktiveret.
Vippeknappen har sort grundfarve og en oval, hvælvet udformning. Fronten måler 25,8 mm i bredden og 48,45 mm i højden.
Vippen monteres som betjeningsknap på et kompatibelt Marina TOP-afbryderhus. Kompatible afbryderhuse omfatter 14.212.01, 14.212.02, 14.212.03, 14.212.04, 14.212.05, 14.212.06 og 14.212.07, som leveres uden vippeknap. Til lænsepumpesystemer er 14.212.04 og 14.212.06 dokumenterede relevante afbryderhuse.
Kontaktfunktion og elektriske egenskaber bestemmes af det valgte afbryderhus. Vippeknappen fastlægger funktionssymbol og betjeningsflade, men ikke afbryderens elektriske funktion.
Vigtige funktionerSeparat oval vippeknap til Marina TOP-afbrydere
Lænsepumpesymbol med symbolnummer 07
Laserbearbejdet symbol til symbolbelysning
Separat indikatorflade ved aktiveret afbryder
Sort, oval og hvælvet udformning
Frontmål: 25,8 × 48,45 mm
Leveres som 1 stk.
