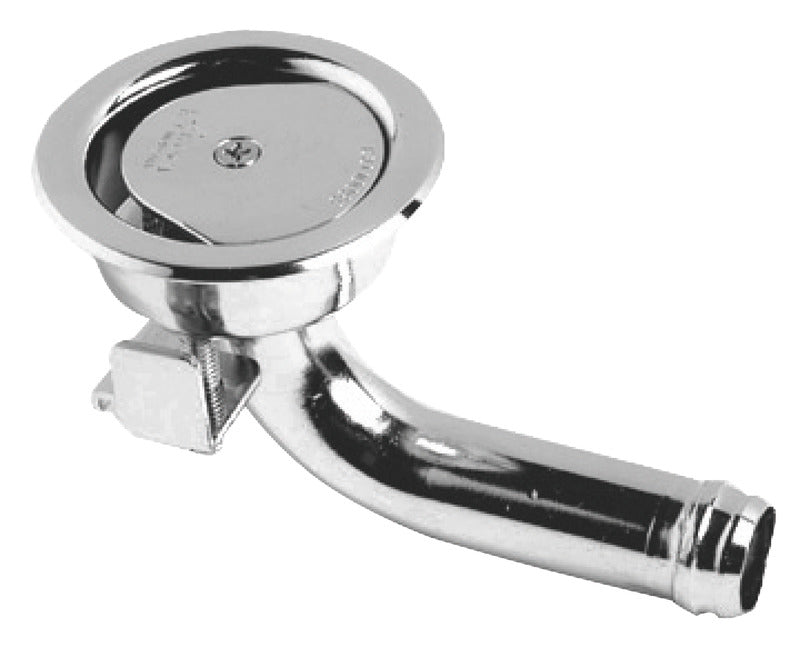

Planforsænket 90° brændstoftankudluftning i rustfrit stål er et udluftningshoved til brændstoftankens udluftningsslange. Det udvendige hoved har en diameter på 50 mm og ligger plant med skottets overflade, så installationen ikke får et fremstående udluftningshoved.
Udluftningen har en vinklet slangestuds til Ø16 mm udluftningsslange. Den patenterede konstruktion gør det muligt at orientere slangestudsen mod højre eller venstre, så slangeføringen kan tilpasses pladsforholdene bag skottet.
Udluftningshovedet er fremstillet af rustfrit stål og har Chromelux-finish. Det monteres med en skjult, indvendig monteringsbøjle, så der ikke kræves synlige monteringsskruer i fronten. Monteringen er beregnet til et Ø40 mm hul og skot- eller paneltykkelser på 2–15 mm.

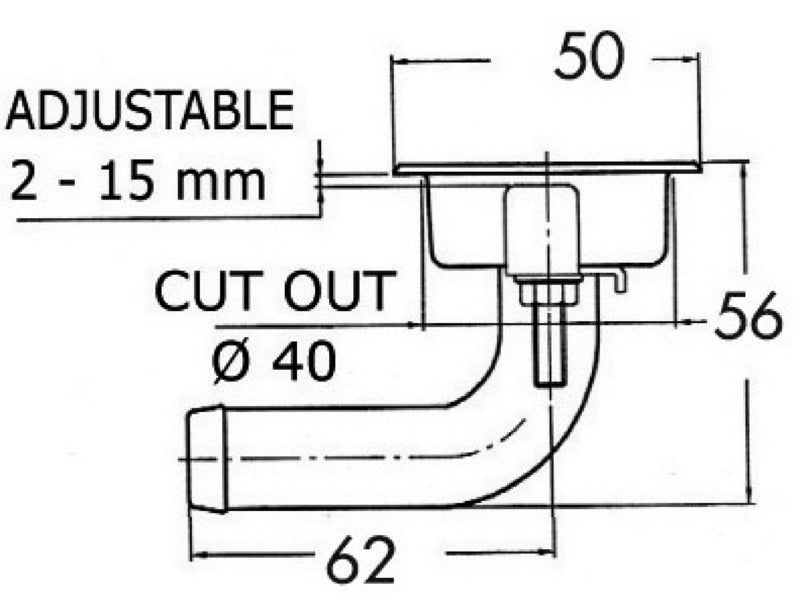

Den variantspecifikke installationsgeometri omfatter en maksimal installationsdybde på 56 mm og en vandret installationsdimension på 62 mm frem til den vinklede slangestuds. Målene bør kontrolleres mod den tilgængelige plads bag monteringsfladen før installation.
Konstruktionen er udformet i overensstemmelse med kravene i UNI EN ISO 21487. En kompatibel vandlås til Ø16 mm tankudluftninger med varenr. 20.251.00 kan anvendes som supplement for at modvirke indtrængning af vand.
Vigtige funktionerPlanforsænket hoved Ø50 mm
90° slangestuds til Ø16 mm udluftningsslange
Rustfrit stål med Chromelux-finish
Skjult indvendig monteringsbøjle
Monteringshul Ø40 mm
Til skot- og paneltykkelse 2–15 mm
Kan orienteres mod højre eller venstre
Udformet efter kravene i UNI EN ISO 21487
