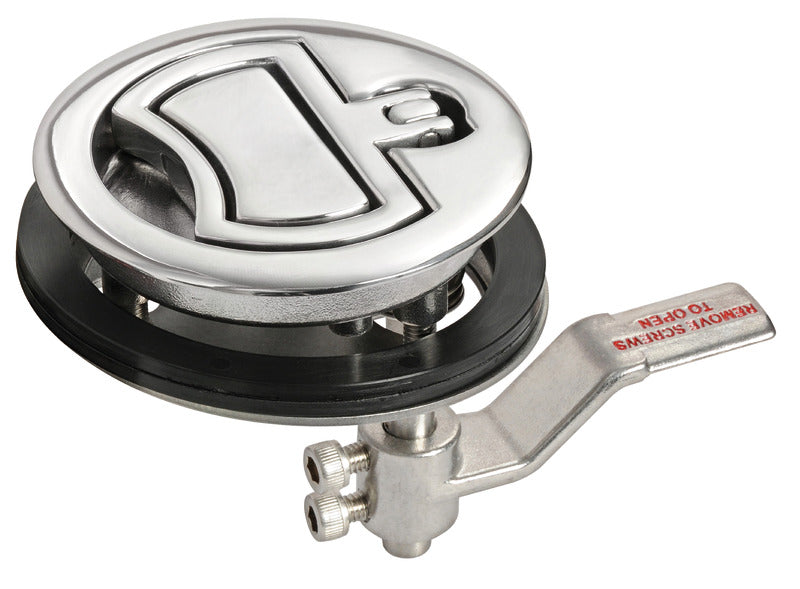

Planforsænket kompressionslås med løftegreb til luge i AISI 316, Ø90 mm, uden lås

Planforsænket kompressionslås med løftegreb til luge i AISI 316 er en Ø90 mm luge- og dørlås til planforsænket montering i luger, dørkplader, skot og tilsvarende marine paneler. Denne variant er uden nøglelås og kombinerer et integreret løftegreb med en mekanisk kompressionslås.

Det excentriske kamsystem bevæger den indvendige låsearm, når grebet sænkes, så lugen trækkes sammen mod underlaget. Konstruktionen giver en sikker, tæt og vibrationsfri lukning, som modvirker raslen. Når grebet løftes, frigøres den indvendige låsearm, så lugen kan åbnes.

Låsen er fremstillet helt i AISI 316 rustfrit stål med spejlpoleret overflade. Den udvendige diameter er 90 mm, mens monteringen kræver et rundt hul på Ø76 mm. Låsen er beregnet til panel- eller skottykkelser på 10–34 mm, og den indvendige låsearm har et justerings- og stopområde på 39–100 mm.

Kompressionsmekanismen er konstrueret til tæt lukning, men der er ikke angivet en IP-klasse, teststandard eller certificering. Monteringshul, paneltykkelse og låsearmens arbejdsområde bør derfor kontrolleres før installation.

Reservedel

Reservearm/kam med varenr. 38.159.81 og betegnelsen 29,5 mm er dokumenteret som standardreservedel til denne kompressionslås.

Planforsænket kompressionslås med integreret løftegreb
Variant uden nøglelås
Excentrisk kam- og kompressionsmekanisme
AISI 316 rustfrit stål med spejlpoleret overflade
Udvendig diameter: 90 mm
Monteringshul: Ø76 mm
Panel-/skottykkelse: 10–34 mm
Stopvandring: 39–100 mm
Konstrueret til tæt og vibrationsfri lukning
