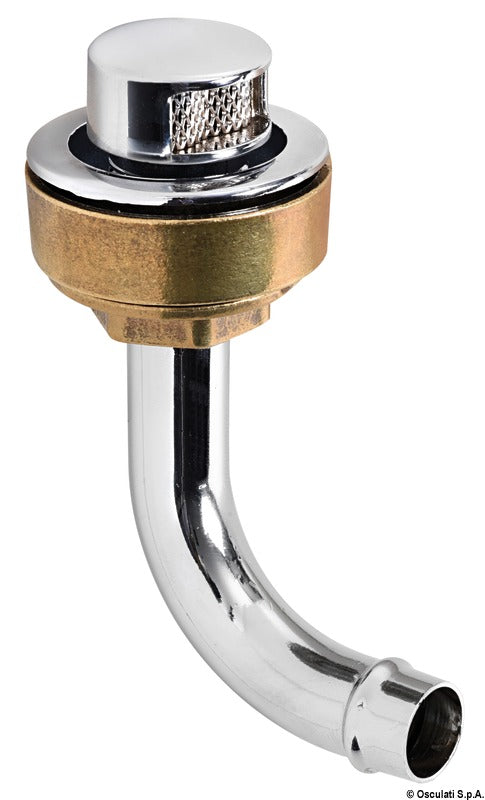

Denne planmonterede 90° brændstoftankudluftning i forkromet messing er beregnet til udluftning af maritime brændstoftanke. Varianten har en højrevendt slangestuds til en udluftningsslange med 20 mm indvendig nomineldiameter.
Den vinklede slangestuds fører slangen 90° bag montagefladen. Højreudførelsen vælges, når slangen skal føres mod højre set i forhold til produktets monteringsretning. Udluftningen kan planmonteres gennem en skrogside, et panel eller en tilsvarende montageflade.
Det synlige hovedstykke har en udvendig diameter på 50 mm, mens montagekroppen har en diameter på 40 mm. Diameteren på 40 mm beskriver montagekroppen og er ikke angivet som et entydigt udskæringsmål. Det lodrette mål under montagefladen er 100 mm, og det vandrette udlæg fra den lodrette centerlinje til slangestudsens ende er 68 mm. Kropsmålet umiddelbart under montagefladen er 18 mm.
Konstruktionen er udført efter kravene i UNI EN ISO 21487 for permanent installerede brændstoftanke og brændstofsystemer i mindre fartøjer. Den forkromede messing giver udluftningen en metallisk overflade på den synlige del.
Vigtige funktionerPlanmonteret brændstoftankudluftning
Højrevendt 90° slangestuds
Slangetilslutning: Ø 20 mm
Materiale: Forkromet messing
Synligt hovedstykke: Ø 50 mm
Montagekrop: Ø 40 mm
Lodret mål under montagefladen: 100 mm
Vandret udlæg: 68 mm
Konstrueret efter kravene i UNI EN ISO 21487
