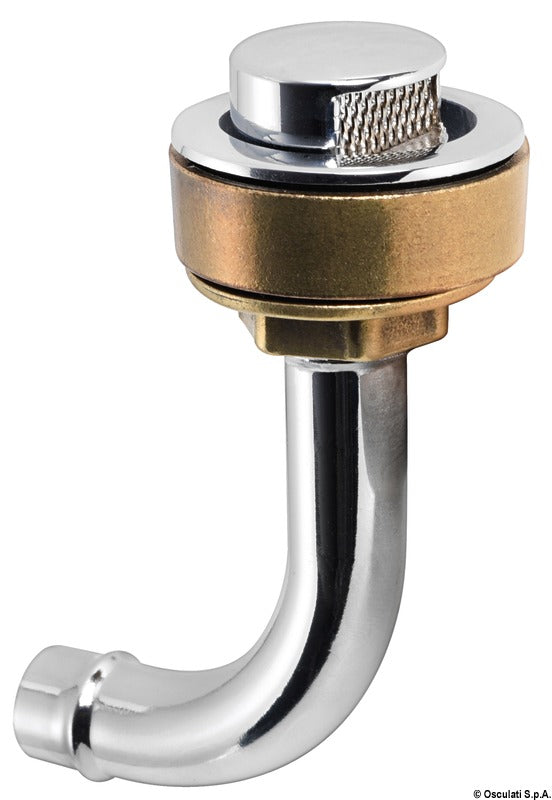

Planmonteret brændstoftankudluftning i forkromet messing med 90° slangestuds til udluftning af marine brændstoftanke. Denne variant har en venstrevendt slangestuds med en tilslutningsdiameter på Ø 16 mm.
Den planmonterede udførelse giver en synlig flange på Ø 50 mm. Konstruktionen har en 90° vinklet slangestuds, som leder tilslutningen mod venstre under monteringsplanet og gør modellen egnet til installationer, hvor slangen skal føres i denne retning.
Tankudluftningen er fremstillet af messing med forkromet overflade. Måltegningen angiver et øvre gennemførings-/montageområde på Ø 40 mm, en øvre hals-/montagesektion på 18 mm, en lodret udstrækning på 100 mm under monteringsplanet og en vandret udstrækning på 68 mm fra centerlinjen til slangestudsens ende.
Produktet er designet i overensstemmelse med kravene i UNI EN ISO 21487 for permanent installerede brændstoftanke. Tilslutningsmålet Ø 16 mm beskriver slangestudsen og skal kontrolleres mod den valgte udluftningsslange og installationens øvrige mål.
Vigtige funktionerPlanmonteret brændstoftankudluftning
Forkromet messing
Venstrevendt 90° slangestuds
Slangetilslutning: Ø 16 mm
Synlig flange: Ø 50 mm
Udstrækning under monteringsplanet: 100 mm
Vandret udstrækning fra centerlinjen: 68 mm
Designet efter kravene i UNI EN ISO 21487
