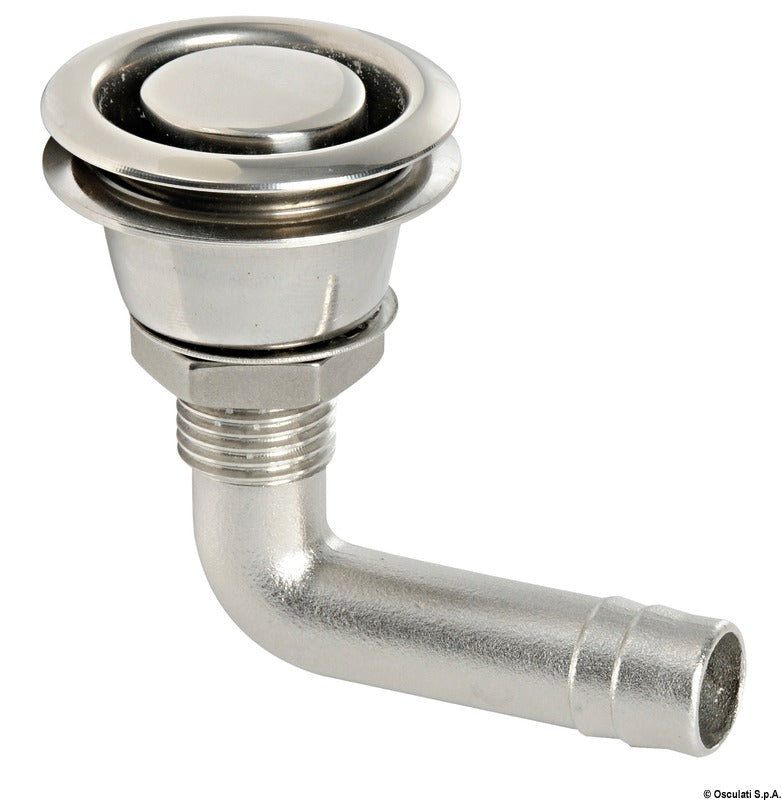

Planmonteret brændstoftankudluftning i rustfrit stål med 90° slangestuds er beregnet til udluftning af brændstoftanke i marine installationer. Den planmonterede konstruktion giver en diskret afslutning på skrogside, skot eller en anden egnet montageflade.
Udluftningen er fremstillet i SUS304/AISI 304 rustfrit stål og forsynet med et flammehæmmende gitter. Konstruktionen er udført i overensstemmelse med kravene i UNI EN ISO 21487 for permanent installerede brændstofsystemer i mindre fartøjer.
Den vinklede 90° slangestuds er beregnet til en udluftningsslange med nominel indvendig diameter på 16 mm eller 5/8". Vinklen gør det muligt at føre slangen tæt langs bagsiden af montagefladen. Monteringen sker gennem et Ø35 mm hul med gevind og kontramøtrik, og beslaget kan monteres i flader med en tykkelse på 5–16 mm.
Det synlige hoved har en udvendig diameter på 46 mm. Dybden fra fronten til den bageste del af bøjningen er 71,1 mm, mens den maksimale udstrækning i den viste roterede montageposition er 80,4 mm. Slangestudsen har en dokumenteret udvendig diameter på 16,1 mm og en indvendig diameter på 15,2 mm.
Vigtige funktionerPlanmonteret tankudluftning til brændstoftanke
SUS304/AISI 304 rustfrit stål
90° slangestuds til 16 mm / 5/8" udluftningsslange
Flammehæmmende gitter
Ø46 mm synligt hoved
Ø35 mm montagehul
Til montageflader med 5–16 mm tykkelse
Udført i overensstemmelse med UNI EN ISO 21487
