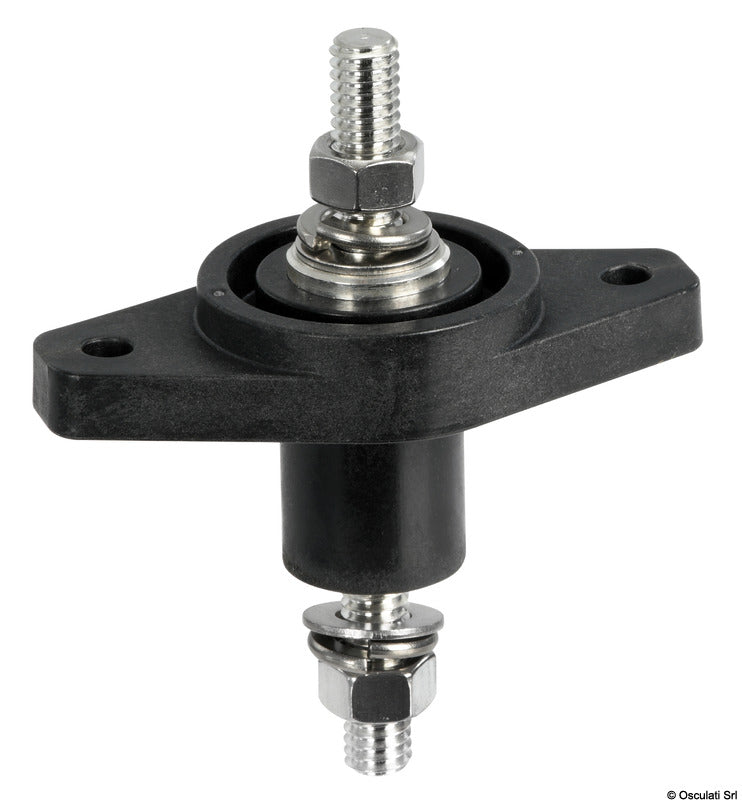

Denne Power Post gennemføringsterminal til elektriske kabler i Big-version er en enkeltpolet, gennemgående strømterminal til afgrening eller samling af elektriske effektkabler. Den sorte terminal har en strømangivelse på 300 A og en 10 mm gevindbolt til kabelsko.
Terminalen er beregnet til forbindelser med høj strømstyrke og kan føre forbindelsen gennem en plade eller skillevæg. Gevindbolten og møtrikkerne på begge sider gør det muligt at tilslutte kabler på hver side af den isolerende base.
Basen er fremstillet af nylon med glasfiber, mens bolt og møtrikker er udført i rustfrit stål. Kombinationen giver elektrisk isolering omkring gennemføringen og robuste metaldele ved kabeltilslutningerne.

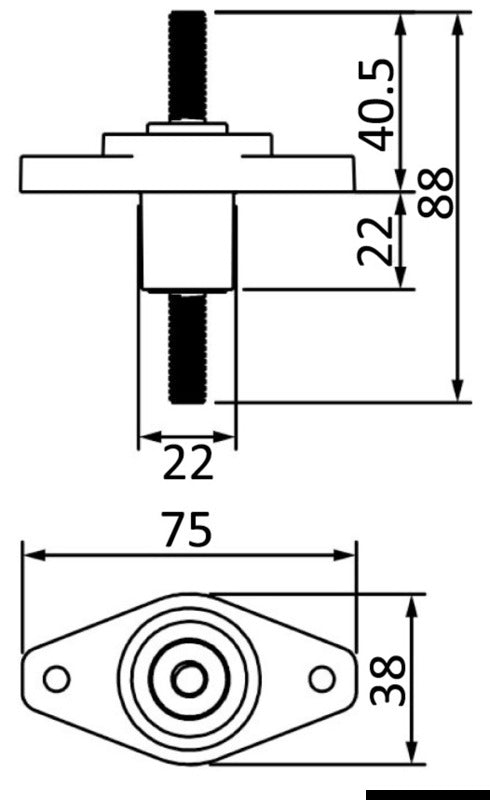

Terminalen måler 75 mm i samlet længde, 38 mm i maksimal bredde og 88 mm i samlet højde. Monteringsbasen har to monteringshuller; huldiameter, hulafstand og tilspændingsmoment er ikke specificeret.
Bløde PVC-beskyttelseshætter med varenr. 14.987.02 i sort og 14.988.02 i rød er anbefalet til terminalen. Hætterne er tilbehør og er ikke dokumenteret som medfølgende.
Vigtige funktionerGennemgående terminal til afgrening eller samling af effektkabler
Big-version med sort isolerende base
Strømangivelse: 300 A
Gevindbolt/studs: 10 mm
Base af nylon med glasfiber
Bolt og møtrikker af rustfrit stål
Samlede mål: 75 × 38 × 88 mm
Montering gennem plade eller skillevæg
