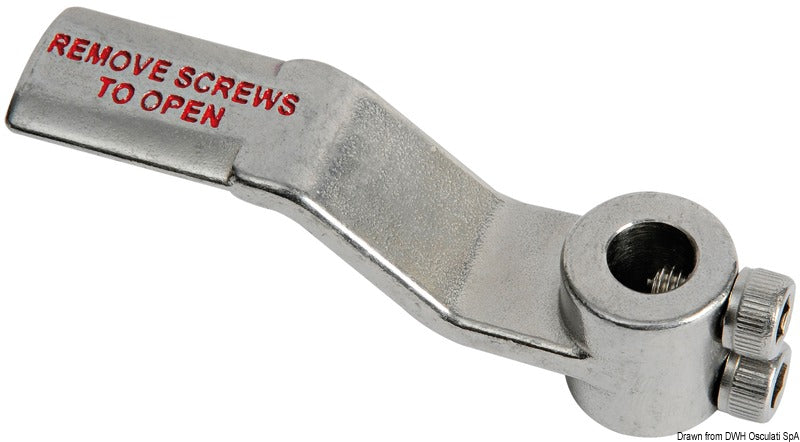

Denne reserve-låsearm til planforsænket lugelås er en intern udskiftningsdel til udvalgte planforsænkede lugelåse med kam-, lift-and-turn- eller kompressionsfunktion. Varianten har en samlet højde på 29,5 mm og er udformet til de kompatible låsemodeller 38.152.60, 38.152.61, 38.159.01 og 38.159.02.
Låsearmen fungerer som den indvendige kam i låsemekanismen. På de kompatible låse bevæges armen, når håndtaget betjenes, så lugen eller lågen spændes ved lukning og frigøres, når håndtaget løftes. Armens form og geometri er afgørende for korrekt funktion, og delen bør derfor vælges efter låsens varenummer.
Reservearmen måler 74 mm i samlet længde, 20 mm i bredde og 29,5 mm i samlet højde. Målet på 29,5 mm beskriver armens vertikale højde og ikke dens længde. Den lave del af armen har en højde på 22 mm, mens den vertikale forskydning er 7,5 mm.
Ved dreje- og monteringspunktet har armen en boring på Ø9,7 mm og en udvendig diameter på Ø20 mm. Det vandrette delmål på armen er 32,6 mm. Disse mål gør det muligt at sammenholde reservedelen med den eksisterende låsearm inden udskiftning.
Kompatible lugelåse
38.152.60 – planforsænket Cam Latch-lugelås uden låsecylinder
38.152.61 – planforsænket Cam Latch-lugelås med låsecylinder
38.159.01 – planforsænket lift-and-turn-kompressionslås uden låsecylinder
38.159.02 – planforsænket lift-and-turn-kompressionslås med låsecylinder
Kontrollér altid låsens varenummer og den eksisterende arms mål inden køb.
Vigtige funktionerIntern reserve-låsearm til planforsænkede lugelåse
Samlet længde: 74 mm
Samlet højde: 29,5 mm
Bredde: 20 mm
Boring ved monteringspunkt: Ø9,7 mm
Diameter omkring monteringspunkt: Ø20 mm
Vertikal forskydning: 7,5 mm
Dokumenteret kompatibilitet med fire låsemodeller
