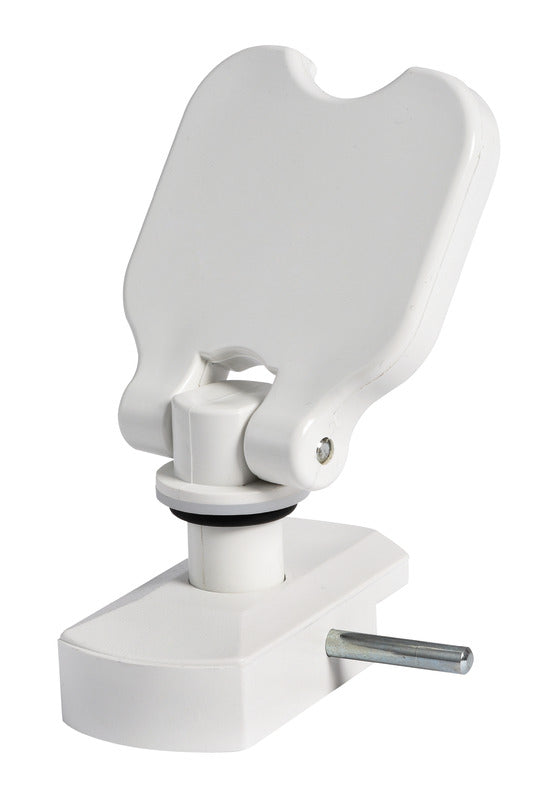

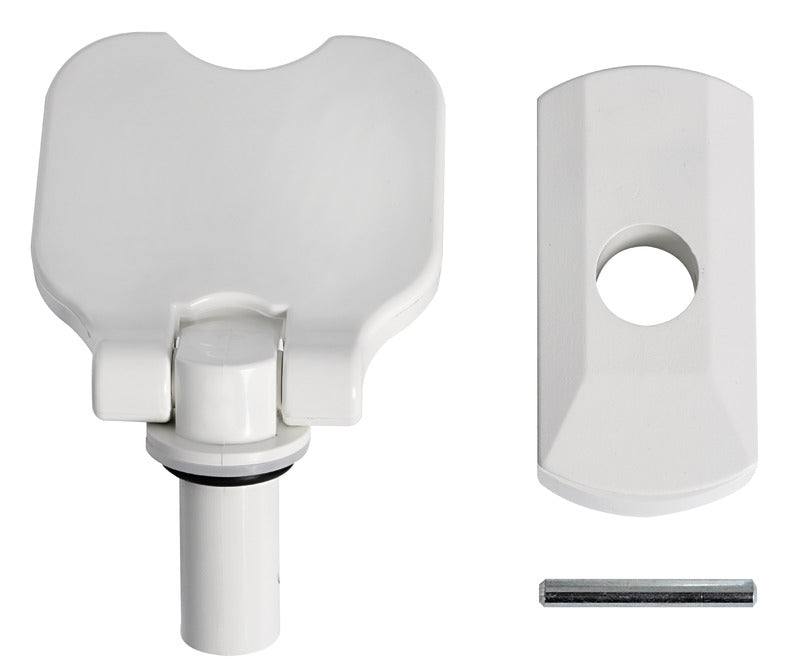

Dette reservehåndtag til luge L61 er en grå reservedel i farven RAL 7042. Det er beregnet til udskiftning af håndtaget på udvalgte runde luger og inspektionsluger med synlige skruer.
Håndtaget er kompatibelt med de runde inspektionsluger med varenr. 20.840.00 og 20.844.00 samt de rektangulære inspektionsluger med synlige skruer med varenr. 20.301.00 og 20.302.00. De runde luger har en maksimal udvendig diameter på henholdsvis 265 og 315 mm, mens de rektangulære luger har udvendige mål på henholdsvis 280 × 380 mm og 345 × 595 mm. Disse mål beskriver de kompatible luger og ikke selve håndtaget.
Håndtagets mål er angivet som A = 95 mm, B = 56 mm, C = 30 mm, D = 61 mm og E = 30 mm. Målskitsen viser A som det lodrette totalmål, B som den største bredde og C som dybden. D og E er supplerende mål i sidevisningen.
Ved montering på luge 20.301.00 eller 20.302.00 kræves et hul på Ø 4 mm. Dette monteringskrav gælder specifikt for disse to luger og skal ikke overføres til de øvrige kompatible modeller.
Vigtige funktionerReservehåndtag til udvalgte luger og inspektionsluger
L61-variant
Grå RAL 7042
Produktmål A/B/C/D/E: 95/56/30/61/30 mm
Kompatibelt med 20.840.00, 20.844.00, 20.301.00 og 20.302.00
Ø 4 mm hul kræves ved montering på 20.301.00 og 20.302.00
